รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องจักร อิเล็กทรอนิกส์ พลาสติก และอื่น ๆ | วัสดุ: | เหล็กหินแกรนิต |
| ขนาด: | 670x660x950มม | ดับเบิ้ลยู: | 92 มม |
| ความแม่นยำ: | 3um | โหลด: | 180กก |
| แสงสูง: | เครื่องวัดวิชั่น 2 มิติ,เครื่องวัดวิชั่น 3um |
||

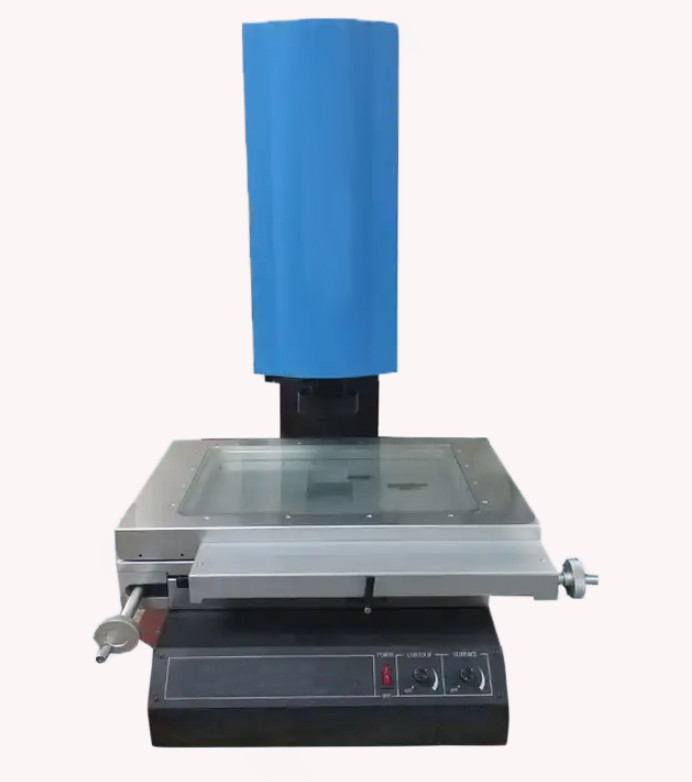

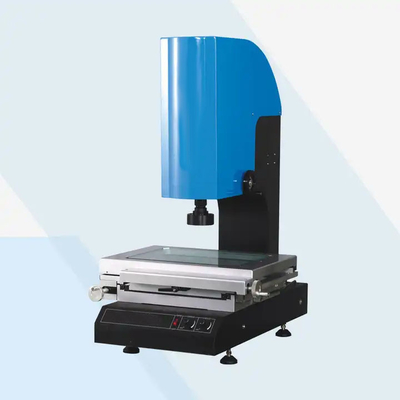

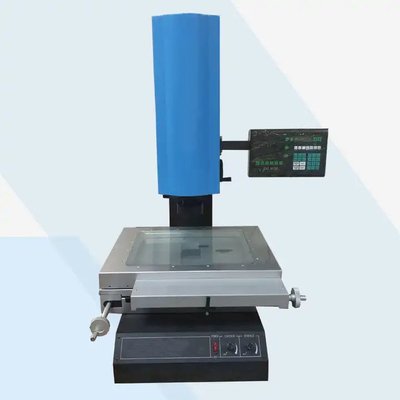

ระบบการวัดด้วยภาพ 2 มิติพร้อมความแม่นยำในการวัด (3+L/200) Um
คำอธิบาย:
ระบบการวัดวิชันซิสเต็มประกอบด้วยกล้อง เลนส์ แหล่งกำเนิดแสง การ์ดรับภาพ และคอมพิวเตอร์ โดยผ่านการ์ดรับภาพ ภาพของวัตถุที่วัดได้จะถูกถ่ายโอนไปยังคอมพิวเตอร์ หลังจากการประมวลผลภาพ จะได้ขนาดวัตถุที่วัดได้ รูปทรงเรขาคณิต และข้อมูลคุณภาพพื้นผิวสำหรับการคำนวณและการประมวลผล จากนั้นตามพารามิเตอร์เป้าหมายที่กำหนดไว้ล่วงหน้าสำหรับการวัดอัตโนมัติหรือการวัดด้วยตนเองในกระบวนการผลิต สามารถสรุปลักษณะการทำงานของระบบการวัดวิชันซิสเต็มผ่านการใช้กระบวนการบทความนี้แนะนำลักษณะการทำงานของระบบการวัดการมองเห็นด้วยเครื่องจักรเป็นหลัก
มีการใช้กันอย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ การบินและอวกาศ ยานยนต์ การทหาร แม่พิมพ์ และอุตสาหกรรมอื่นๆ สำหรับการวัดที่แม่นยำ
1. สามารถวัดจุด เส้น วงกลม ส่วนโค้งและวงรี สี่เหลี่ยม และปรับปรุงความแม่นยำด้วยฟังก์ชันการวางตำแหน่งแบบหลายจุด
2. ในแง่มาตรวิทยา เครื่องสามารถทดสอบและมิติความกว้าง ความยาว ความสูง ความหนา เส้นผ่านศูนย์กลาง เทวดา ความตรง ความเรียบ ตั้งฉาก ระดับวงกลม ความร่วม ฯลฯ
3. การรวมกันของการวัด โครงสร้างศูนย์กลางและจุดตัดของโครงสร้าง จุดกึ่งกลางของการก่อสร้าง โครงสร้างเส้น โครงสร้างกลม และมุมมองของโครงสร้าง
ข้อมูลจำเพาะทางเทคนิคและพารามิเตอร์:
|
แบบอย่าง
|
GSA-2553
|
GSA-3020
|
GSA-4030
|
GSA-5040
|
|||
|
โต๊ะ
|
ขนาดโต๊ะโลหะ(มิลลิเมตร)
|
404*228
|
500*330
|
606*466
|
706*606
|
||
|
ขนาดโต๊ะกระจก(มิลลิเมตร)
|
260*160
|
350*280
|
450*350
|
550*450
|
|||
|
จังหวะ XY(มิลลิเมตร)
|
200*100
|
300*200
|
400*300
|
500*400
|
|||
|
โหลดความจุ
|
ประมาณ15 กก
|
ประมาณ20 กก
|
ประมาณ30 กก
|
ประมาณ35 กก
|
|||
|
น้ำหนัก (กิโลกรัม)
|
180
|
260
|
315
|
500
|
|||
|
ขนาด (L*W*H, mm)
|
556*540*860
|
670*660*950
|
720*950*1020
|
800*1040*1020
|
|||
|
ระบบการวัดเป้าหมาย
(อุปกรณ์มาตรฐาน) |
กล้อง: กล้อง CCD สี TEO™ 1/3''
|
||||||
|
เลนส์ซูม: เลนส์ออปติคัลระดับมืออาชีพ
กำลังขยายของเลนส์ภาคสนาม: 0.7~4.5X WD: 92 มม |
|||||||
|
กำลังขยายวิดีโอ: 30~190X FOV: 7~1.1 มม
|
|||||||
|
ความละเอียดสเกล: 0.5 μm
|
|||||||
|
Z สโตรค/ระยะเคลื่อนที่(มิลลิเมตร)
|
มาตรฐาน
|
150
|
|||||
|
ตัวเลือก
|
200
|
200~350
|
200~450
|
||||
|
ความแม่นยำ E1*
|
เช่น y ≤ (3.0+L/200) μm
|
||||||
|
ความแม่นยำ E2*
|
Exy ≤ (4.0+L/200) ไมโครเมตร
|
||||||
|
ไฟส่องสว่าง
|
แสงพื้นผิวและไฟส่องใช้ LED ปรับความสว่างได้
|
||||||
|
พลัง
|
110/220V(ไฟฟ้ากระแสสลับ), 50/60Hz 30W
|
||||||
FQA:
1. บริษัทของคุณเป็นบริษัทการค้าหรือโรงงาน?
โรงงาน + การค้า (บูรณาการ) 17 ปีโดยเน้นที่สนามทดสอบเครื่องมือ ประสบการณ์การส่งออก 11 ปี
2. วิธีการเลือกผลิตภัณฑ์ที่เหมาะสมที่สุด?
ทีมงานมืออาชีพของเราจะให้คำแนะนำที่ดีที่สุดแก่คุณตราบเท่าที่คุณแจ้งให้เราทราบว่าคุณต้องการทำการทดสอบแบบใดและข้อกำหนดที่จำเป็น
3. ระยะเวลาการจัดส่งคืออะไร?
เวลาส่วนใหญ่เรามีสต็อกในโรงงานหากไม่มีสต็อกโดยปกติเวลาในการจัดส่งคือ 15-20 วันทำการหลังจากได้รับเงินฝากถ้าคุณคือ
ในกรณีจำเป็นเร่งด่วน เราสามารถพิจารณาจัดการพิเศษให้กับคุณได้
4. คุณยอมรับบริการปรับแต่งหรือไม่?
ใช่ แน่นอน เราไม่เพียงแต่นำเสนอเครื่องจักรมาตรฐานเท่านั้น แต่ยังสามารถปรับแต่งเครื่องจักรตามคำขอของคุณได้อีกด้วยอย่าลังเลที่จะบอกเราของคุณ
ความต้องการ เราจะพยายามอย่างดีที่สุดเพื่อตอบสนองความต้องการของคุณ
5. สามารถเยี่ยมชมโรงงานของคุณก่อนสั่งซื้อได้หรือไม่?
ใช่ เรายินดีต้อนรับอย่างอบอุ่นและขอเชิญคุณหรือทีมงานของคุณมาเยี่ยมชมโรงงานของเราอย่างจริงใจ เราจะช่วยจัดหาโรงแรมและรับคุณจากสนามบิน
6. คุณมีลูกค้าในประเทศของเรามาก่อนหรือไม่?
ขณะนี้เครื่องทดสอบของเราได้ขายไปกว่า 70 ประเทศ เช่น สหรัฐอเมริกา แคนาดา รัสเซีย สหราชอาณาจักร อิตาลี เยอรมนี สหภาพยุโรป อินเดีย
ปากีสถาน ฟิลิปปินส์ สิงคโปร์ ไทยและเวียดนาม บราซิลและอื่นๆ
7. การรับประกันของคุณเป็นอย่างไร?
โดยทั่วไปการรับประกันของเราคือหนึ่งปีภายในระยะเวลาการรับประกัน เราสามารถให้การสนับสนุนด้านเทคนิคและการเปลี่ยนชิ้นส่วนได้ ซึ่งจำเป็นต้องมีวิศวกรของเรา
อาจไปสถานที่ของคุณเพื่อการบริการที่ดีขึ้น
8. การบรรจุหีบห่อสำหรับเครื่องจักรมีการป้องกันอย่างปลอดภัยระหว่างการขนส่งอย่างไร?
เครื่องของเราบรรจุด้วยกล่องไม้ส่งออกมาตรฐานจะไม่เสียหายเราได้จัดส่งเครื่องทดสอบจำนวนมากในต่างประเทศโดยทางทะเลหรือทางอากาศ
โดยไม่มีความเสียหาย
9. ขั้นตอนการสั่งซื้อคืออะไร?
การสอบถาม - ใบเสนอราคา - การสื่อสาร - การยืนยันคำสั่งซื้อ - การจ่ายเงินมัดจำ - การผลิต - การทดสอบและการตรวจแก้จุดบกพร่อง - การชำระยอดคงเหลือ - การบรรจุ -
จัดส่ง-รับลูกค้า-บริการหลังการ.
10.วิธีติดตั้งและใช้งานผลิตภัณฑ์
สินค้ามาพร้อมกับคู่มือการใช้งานและวิดีโอฉบับภาษาอังกฤษ
