รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | แบบอย่าง: | GSA-87R |
|---|---|---|---|
| ขนาด (มม.) (L * W * H): | 600*740*890 | ช่วงการวัด(มม.)(X*Y*Z): | 300*200*200 |
| ความแม่นยำในการวัด (μm): | 2.5+ลิตร/100 | ความสามารถในการทำซ้ำ (μm): | 2.5 |
| น้ำหนัก (กิโลกรัม): | 190KG | ความละเอียดสเกลเชิงเส้น: | 0.5μm |
| แสงสูง: | ระบบการวัดการมองเห็น,ระบบการมองเห็นด้วยแสง |
||

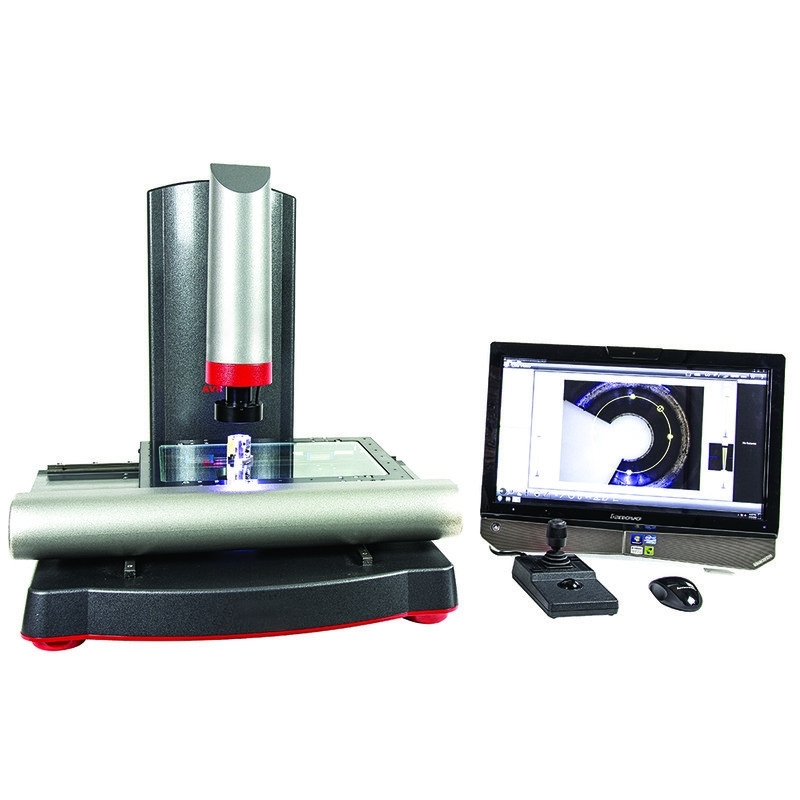

ระบบการมองเห็นด้วยแสงวัดความละเอียดเชิงเส้นได้อย่างแม่นยำที่ 0.5μM
การนำเสนอผลิตภัณฑ์:

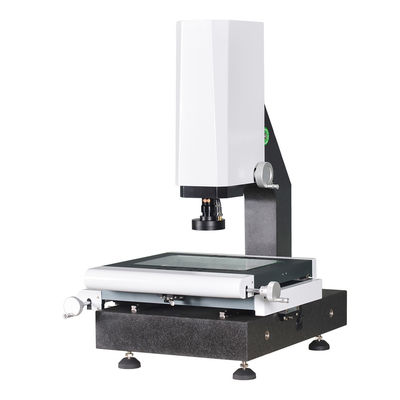

เครื่องวัดเชิงแสง GSA Series เป็นเครื่องมือสำคัญที่ใช้ในกระบวนการควบคุมคุณภาพผลิตภัณฑ์ของคุณช่วยให้มั่นใจได้ถึงความถูกต้องของขนาดผลิตภัณฑ์ ทำให้ผลิตภัณฑ์ของคุณแข่งขันได้มากขึ้น
การกำหนดค่าฮาร์ดแวร์ที่มีความแม่นยำสูง
ซีรีส์นี้ได้รับการกำหนดค่าด้วยรางนำเชิงเส้นที่มีความแม่นยำสูง ให้ประสิทธิภาพไดนามิกที่ไม่เหมือนใครและประสบการณ์ของผู้ใช้ปลายทางนอกจากนี้ยังมีวงแหวนเรืองแสงพื้นผิว LED 8 ส่วนที่ตั้งโปรแกรมได้เต็มรูปแบบ ทรานสดิวเซอร์เชิงเส้นความละเอียดสูง 0.0005 มม. 3 แกน และซอฟต์แวร์การวัดอันทรงพลัง
วิศวกรรมย้อนกลับ
GSA ซีรีส์ VMM เข้ากันได้กับ Renishaw touch probe เป็นการกำหนดค่าเสริมผู้ใช้สามารถใช้ฟังก์ชันการวัดแบบ 2D และ 3D ได้อย่างง่ายดายในเครื่องเดียวซอฟต์แวร์สามารถคำนวณออฟเซ็ตระหว่างเลนส์ออปติคัลและโพรบแบบสัมผัส ทำให้แน่ใจว่าผลการวัดทั้งหมดอยู่ในระบบพิกัดเดียวกันผลลัพธ์การวัดสามารถส่งออกเป็นภาพวาด 3 มิติสำหรับวิศวกรรมย้อนรอย
กะทัดรัดและแม่นยำ
GSA ซีรีส์ VMM เป็นรุ่นทั่วไปสำหรับโรงงานส่วนใหญ่ที่ผลิตชิ้นส่วนที่แม่นยำเหมาะสำหรับการวัดตัวอย่างปริมาณน้อยการควบคุมด้วยตนเอง 3 แกนพร้อมซอฟต์แวร์ที่ใช้งานง่ายช่วยให้ผู้ปฏิบัติงานสามารถจัดการโดยใช้เครื่องได้ในเวลาอันสั้น
ข้อมูลจำเพาะ
| รายการ | GSA-87R | |
| ขนาด (มม.) (L * W * H) | 600*740*890 | |
| ช่วงการวัด(มม.)(X*Y*Z) | 300*200*200 | |
| ความแม่นยำในการวัด (μm) | 2.5+ลิตร/100 | |
| ความสามารถในการทำซ้ำ (μm) | 2.5 | |
| น้ำหนัก (กิโลกรัม) | 190กก | |
| รูปภาพและการวัด | ซีซีดี | กล้องดิจิตอล 1.2 ล้านพิกเซล |
| เลนส์ | เลนส์ซูมแบบมีรอยบุบด้วยตนเอง 0.7 -4.5X (เลนส์ป้อนกลับสัญญาณการขยายสัญญาณอิเล็กทรอนิกส์ที่เป็นอุปกรณ์เสริม) | |
| กำลังขยาย | 18-195X(สำหรับการอ้างอิงเท่านั้น ด้วยกล้องและเลนส์ที่แตกต่างกัน กำลังขยายจะแตกต่างกัน) | |
| มุมมอง | 8.1~1.3 มม. (สำหรับการอ้างอิงเท่านั้น เมื่อใช้กล้องและเลนส์ร่วมกัน ค่าจะแตกต่างกัน) | |
| ระยะทำการ | 90มม | |
| ความละเอียดสเกลเชิงเส้น | 0.5μm | |
| ระบบขับเคลื่อน | การควบคุมด้วยตนเองของแกน X/Y/Z | |
| ไฟส่องสว่าง |
ไฟพื้นผิววงแหวนโซน LED8 ที่ตั้งโปรแกรมได้, ไฟ LED ด้านล่างแบบขนาน (อุปกรณ์เสริม: ไฟโคแอกเชียล)
|
|
