รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | สถานที่กำเนิด: | ตงกวน ประเทศจีน |
|---|---|---|---|
| ช่วงการเดินทางแกน X, Y: | 100x100m(4inx4in) | ช่วงการเดินทางแกน Z: | 100 มม. (4 นิ้ว) |
| ความแม่นยำในการวัด (U1XY): | ±(5+0.08L)µm L = ความยาวการวัด (มม.) | กล้องซีซีดี: | กล้อง CCD สีล้านพิกเซล |
| ขนาดกระจกเวที: | 6.7×6.7นิ้ว 170x170มม | กำลังโหลดสูงสุด: | 5 กก. 11 ปอนด์ |
| แสงสูง: | ระบบการวัดการมองเห็น,ระบบการมองเห็นด้วยแสง |
||

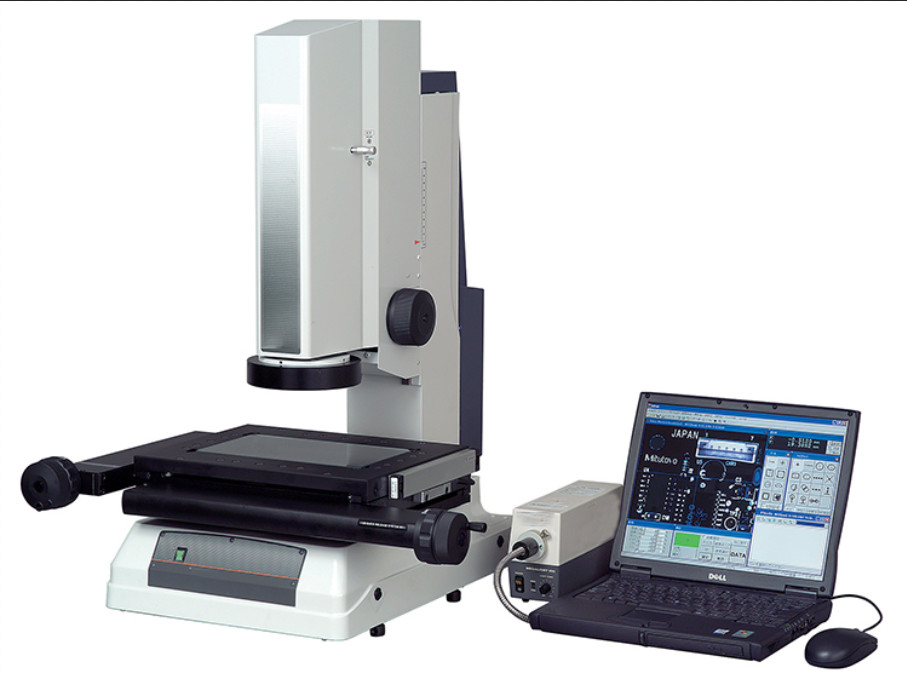

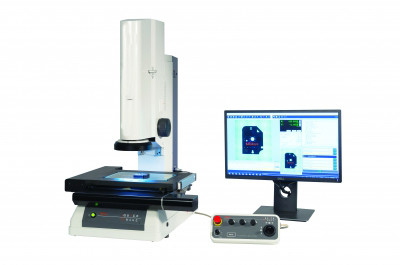

เครื่องมือวัดภาพ 2 มิติ Rapid Imaging รุ่น GSA-T361
การนำเสนอผลิตภัณฑ์:
ระบบการวัดด้วยภาพซีรีส์ GSA มีขอบเขตการมองเห็นที่กว้าง (32 x 24 มม.) ความลึกโฟกัส (สูงสุด ± 11 มม.) แท่น XY แบบใช้ไฟฟ้าทั้งหมด และซอฟต์แวร์ QIPAK ล่าสุด ช่วยให้ผู้ใช้สามารถวัดค่าอัตโนมัติตลอดระยะการเคลื่อนที่ของระยะทั้งหมด .ระบบออปติคัลแบบเทเลเซนทริก เมื่อรวมกับฟังก์ชันการเย็บภาพของ QIPAK V6.1 ทำให้สามารถวัดพื้นที่กว้างโดยอัตโนมัติได้อย่างสมบูรณ์ซีรี่ส์ GSA มีกำลังขยายออปติคัล 0.2 เท่า ความแม่นยำในการวัด (3.5+0.2L) µ m และตัวเลือกช่วงการวัด 200 มม. x 100 มม., 200 มม. x 170 มม. และ 300 มม. x 170 มม.
ผลการวัดจะแสดงโดยตรงแบบเรียลไทม์บนภาพวิดีโอ และการตัดสินค่าความคลาดเคลื่อนจะชัดเจนในทันทีด้วยความแม่นยำในการวัดที่สูงขึ้น Quick Image จึงรับประกันคุณภาพและฟังก์ชันระดับเฟิร์สคลาสกล้องสีความสว่างสูงและเมกะพิกเซลพร้อมไฟ LED ในตัวสามารถใช้ภาพความละเอียดสูงสำหรับการสังเกตและการวัด
| แบบอย่าง | GSA-T361 | GSA-T362 | GSA-T363 |
| ช่วงการเดินทางแกน X, Y | 100x100m(4inx4in) | 100x100m(4inx4in) | 200x100มม.(8inx4in) |
| ช่วงการเดินทางแกน Z | 100 มม. (4 นิ้ว) | 100 มม. (4 นิ้ว) | 100 มม. (4 นิ้ว) |
| โหมดการวัด | โหมดความละเอียดสูงและโหมดปกติ | โหมดความละเอียดสูงและโหมดปกติ | โหมดความละเอียดสูงและโหมดปกติ |
| ความแม่นยำ (บนจอภาพ) | ±5µm (โหมดความละเอียดสูง), ±8µm (โหมดปกติ) รุ่น QI-B ±2.7µm (โหมดความละเอียดสูง) ±4µm (โหมดปกติ) | ±5µm (โหมดความละเอียดสูง), ±8µm (โหมดปกติ) รุ่น QI-B ±2.7µm (โหมดความละเอียดสูง) ±4µm (โหมดปกติ) | ±5µm (โหมดความละเอียดสูง), ±8µm (โหมดปกติ) รุ่น QI-B ±2.7µm (โหมดความละเอียดสูง) ±4µm (โหมดปกติ) |
| การทำซ้ำ | 1µm (โหมดความละเอียดสูง), ±2µm (โหมดปกติ) รุ่น QI-B:0.7µm (โหมดความละเอียดสูง)1µm (โหมดปกติ) | 1µm (โหมดความละเอียดสูง), ±2µm (โหมดปกติ) รุ่น QI-B:0.7µm (โหมดความละเอียดสูง)1µm (โหมดปกติ) | 1µm (โหมดความละเอียดสูง), ±2µm (โหมดปกติ) รุ่น QI-B:0.7µm (โหมดความละเอียดสูง)1µm (โหมดปกติ) |
| ความแม่นยำในการวัด (U1XY) | ±(5+0.08L)µm L = ความยาวการวัด (มม.) | ±(5+0.08L)µm L = ความยาวการวัด (มม.) | ±(5+0.08L)µm L = ความยาวการวัด (มม.) |
| กล้องซีซีดี | กล้อง CCD สีล้านพิกเซล | กล้อง CCD สีล้านพิกเซล | กล้อง CCD สีล้านพิกเซล |
| ระบบแสง | การขยาย - 0.2X ระบบ telecentric คู่ ระยะการทำงาน-90mm ความลึกของโฟกัส - ± 0.6 มม. (โหมดความละเอียดสูง), ± 11 มม. (โหมดปกติ) |
การขยาย - 0.2X ระบบ telecentric คู่ ระยะการทำงาน-90mm ความลึกของโฟกัส - ± 0.6 มม. (โหมดความละเอียดสูง), ± 11 มม. (โหมดปกติ) |
การขยาย - 0.2X ระบบ telecentric คู่ ระยะการทำงาน-90mm ความลึกของโฟกัส - ± 0.6 มม. (โหมดความละเอียดสูง), ± 11 มม. (โหมดปกติ) |
| ไฟส่องสว่าง | Contour Surface LED 4 ควอแดรนท์ | LED พื้นผิว Contour 4 ควอแดรนท์ | LED พื้นผิว Contour 4 ควอแดรนท์ |
| ขนาดกระจกเวที | 6.7×6.7นิ้ว 170x170มม | 6.7×6.7นิ้ว 170x170มม | 9.5×5.5นิ้ว 242x140มม |
| กำลังโหลดสูงสุด | 5 กก. 11 ปอนด์ | 5 กก. 11 ปอนด์ | 10 กก. 22 ปอนด์ |
| มวล | 132 ปอนด์ 60 กก | 132 ปอนด์ 60 กก | 140 ปอนด์ 64 กก |
