รายละเอียดสินค้า:
|
| การรับประกัน: | 12 เดือน 1 ปี | สถานที่กำเนิด: | กวางตุ้ง |
|---|---|---|---|
| ทำซ้ำความแม่นยำ: | 0.002มม | ใบรับรอง: | CE ISO |
| การขยายวัตถุประสงค์: | 0.7X-4.5X | พลัง: | อิเล็กทรอนิกส์ |
| ตัวคูณแบบผสม: | 20~128X | โหลด: | 30กก |
| แสงสูง: | ระบบการวัดด้วยการมองเห็นด้วยเลเซอร์,ระบบการวัดด้วยภาพ 4.5X |
||

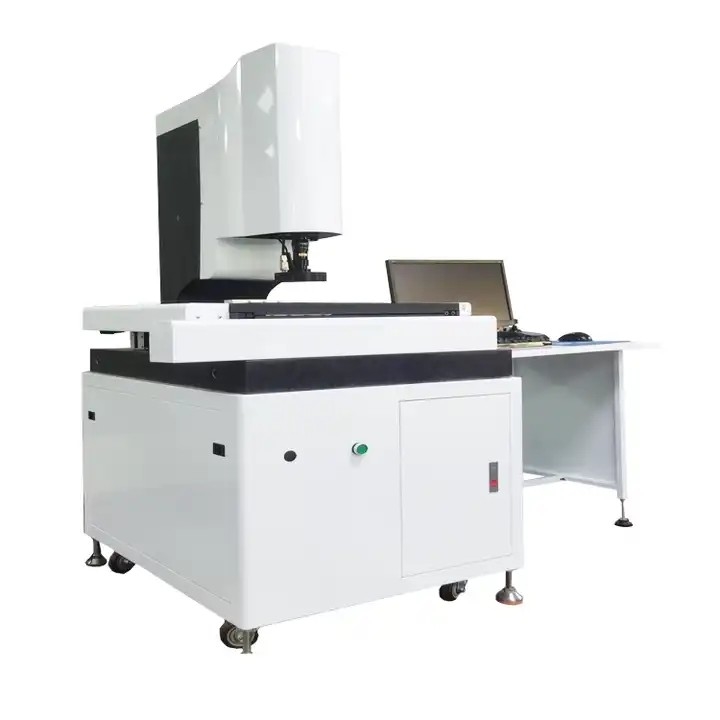

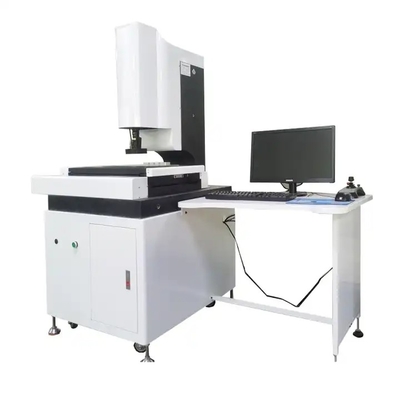

ระบบการวัดวิชันซิสเต็มด้วยเลเซอร์ ผู้ผลิตสั่ง Verkoop
คำอธิบาย:
ระบบการวัดวิชันซิสเต็มประกอบด้วยกล้อง เลนส์ แหล่งกำเนิดแสง การ์ดรับภาพ และคอมพิวเตอร์ โดยผ่านการ์ดรับภาพ ภาพของวัตถุที่วัดได้จะถูกถ่ายโอนไปยังคอมพิวเตอร์ หลังจากการประมวลผลภาพ จะได้ขนาดวัตถุที่วัดได้ รูปทรงเรขาคณิต และข้อมูลคุณภาพพื้นผิวสำหรับการคำนวณและการประมวลผล จากนั้นตามพารามิเตอร์เป้าหมายที่กำหนดไว้ล่วงหน้าสำหรับการวัดอัตโนมัติหรือการวัดด้วยตนเองในกระบวนการผลิต สามารถสรุปลักษณะการทำงานของระบบการวัดวิชันซิสเต็มผ่านการใช้กระบวนการบทความนี้แนะนำลักษณะการทำงานของระบบการวัดการมองเห็นด้วยเครื่องจักรเป็นหลัก
ลักษณะเฉพาะ:
ขั้นแรก การวัดแบบไม่สัมผัส
เทคโนโลยีการวัดแบบไม่สัมผัสคือการวัดแบบไม่สัมผัสของวัตถุที่วัดได้ผ่านกล้อง CCD หรือโดยตรงกับการ์ดรับภาพ การ์ดรับภาพพิเศษ และอุปกรณ์อื่นๆ ที่เชื่อมต่อกับวัตถุที่วัดได้ โดยใช้กล้อง CCD เพื่อป้อนภาพของ วัตถุเข้าสู่คอมพิวเตอร์ และการประมวลผลและการวิเคราะห์ภาพที่สอดคล้องกัน จากนั้นจึงนำผลลัพธ์ที่ได้และมาตรฐานที่เกี่ยวข้องมาเปรียบเทียบกันเพื่อให้ทราบขนาดของวัตถุ รูปร่าง คุณภาพพื้นผิว และการวัดข้อมูลอื่น ๆตามโครงสร้างและการติดตั้งกล้อง CCD สามารถแบ่งออกเป็นการวัดกล้อง CCD แบบดั้งเดิมและการวัดเลนส์อุตสาหกรรมเนื่องจากเลนส์อุตสาหกรรมมีราคาสูง กล้องแบบดั้งเดิมส่วนใหญ่จึงถูกนำมาใช้เพื่อให้ได้การวัดแบบไม่สัมผัส
ประการที่สองประสิทธิภาพตามเวลาจริงที่ดี
ในระบบการวัด ไม่ว่าแหล่งกำเนิดแสง เลนส์ หรือการ์ดรับภาพ จะมีช่วงไดนามิกที่แน่นอน แม้ว่าในสถานการณ์จริง ช่วงไดนามิกจะถูกจำกัดในระดับหนึ่งระบบการวัดการมองเห็นของเครื่องจักรใช้เซ็นเซอร์ CMOS เพื่อแทนที่เซ็นเซอร์โฟโตอิเล็กทริกแบบดั้งเดิมเซ็นเซอร์ CMOS เป็นตัวแปลงสัญญาณดิจิทัล ซึ่งจะแปลงสัญญาณแอนะล็อกเป็นสัญญาณดิจิทัลช่วงไดนามิกของเซ็นเซอร์ CMOS มีขนาดใหญ่กว่าเซ็นเซอร์โฟโตอิเล็กทริกแบบดั้งเดิม ดังนั้นเมื่อวัตถุที่วัดมีการเปลี่ยนแปลง วัตถุที่วัดได้จึงสามารถตอบสนองได้ทันเวลา ซึ่งช่วยปรับปรุงประสิทธิภาพแบบเรียลไทม์ของระบบการวัดด้วยวิชันซิสเต็ม
ประการที่สามขอบเขตการใช้งานที่หลากหลายของระบบ
ระบบการวัดด้วยวิชันซิสเต็มถูกนำมาใช้อย่างแพร่หลายในทุกสาขาอาชีพ เช่น การผลิตเซมิคอนดักเตอร์ อุตสาหกรรมบรรจุภัณฑ์ เป็นต้น ในอุตสาหกรรมการผลิตเซมิคอนดักเตอร์ ระบบการวัดวิชันซิสเต็มจะถูกใช้ในการตรวจจับขนาดกระบวนการผลิตเซมิคอนดักเตอร์ในอุตสาหกรรมการผลิตรถยนต์ ระบบการวัดวิชันซิสเต็มจะใช้สำหรับการตรวจจับพื้นผิวตัวถังรถยนต์และขนาดตัวถังทั้งภายในและภายนอกในอุตสาหกรรมบรรจุภัณฑ์ ระบบการวัดด้วยวิชันซิสเต็มจะใช้สำหรับการตรวจจับขนาดของบรรจุภัณฑ์สินค้าต่างๆในขณะเดียวกัน ระบบการวัดวิชันซิสเต็มยังใช้กันอย่างแพร่หลายในอุตสาหกรรมแผงวงจรพิมพ์, อุตสาหกรรมบรรจุภัณฑ์และการพิมพ์, อุตสาหกรรมสิ่งทอและเครื่องนุ่งห่ม, อุตสาหกรรมเครื่องจักร ฯลฯ ขอบเขตการใช้งานของระบบการวัดวิชันซิสเต็มนั้นกว้างมาก แต่เนื่องจาก เทคโนโลยีการวัดด้วยวิชันซิสเต็มยังคงพัฒนาและปรับปรุงอยู่ แต่ก็ยังมีช่องว่างที่ดีสำหรับการพัฒนาในการผลิตรถยนต์ การผลิตเครื่องจักร และสาขาอื่นๆ
ข้อมูลจำเพาะทางเทคนิคและพารามิเตอร์:
| แบบอย่าง | GSA3020 | GSA4030 | GSA5040 |
|
จังหวะการวัด (มม.) เอ็กซ์วายแซด |
300x200x150 | 400x300x180 | 500x400x200 |
| น้ำหนักเครื่อง (กก.) | 285 | 350 | 450 |
| โหลดน้ำหนัก | 15กก | ||
| ความแม่นยำของแกน X และ Y (μm) | ≤3+L/200 (L คือหน่วยความยาวที่วัดได้ มม.) | ||
| ความแม่นยำของแกน Z (μm) | ≤3+L/100( L คือหน่วยวัดความยาว mm ) | ||
| ระยะทำการ | 82 มม | ||
| ปณิธาน | 0.1μm | ||
| การขยายวัตถุประสงค์ | 0.7X-4.5X | ||
| ตัวคูณแบบผสม | 20~128X | ||
| ระบบควบคุม | ระบบควบคุมวงปิด CNC | ||
| ระบบแสงสว่าง | แหล่งกำเนิดแสงพื้นผิวและแหล่งกำเนิดแสงส่องผ่านเป็น LED สามารถปรับความสว่างได้ | ||
| ระบบคอมพิวเตอร์ | วินโดว 7 | ||

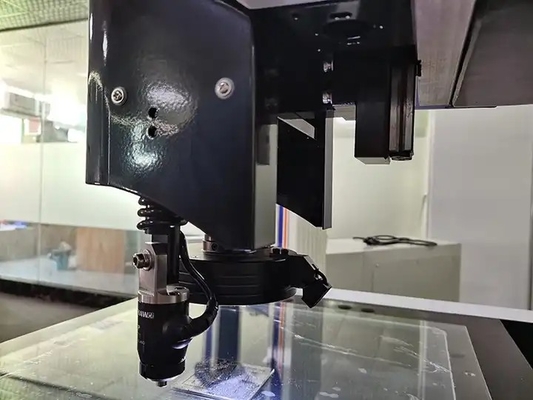

| อะไหล่เสริม | โพรบเลเซอร์พอยต์ (เพื่อวัดความสูงของตัวอย่าง ความเรียบ...) | ||
FQA:
1. บริษัทของคุณเป็นบริษัทการค้าหรือโรงงาน?
โรงงาน + การค้า (บูรณาการ) 17 ปีโดยเน้นที่สนามทดสอบเครื่องมือ ประสบการณ์การส่งออก 11 ปี
2. วิธีการเลือกผลิตภัณฑ์ที่เหมาะสมที่สุด?
ทีมงานมืออาชีพของเราจะให้คำแนะนำที่ดีที่สุดแก่คุณตราบเท่าที่คุณแจ้งให้เราทราบว่าคุณต้องการทำการทดสอบแบบใดและข้อกำหนดที่จำเป็น
3. ระยะเวลาการจัดส่งคืออะไร?
เวลาส่วนใหญ่เรามีสต็อกในโรงงานหากไม่มีสต็อกโดยปกติเวลาในการจัดส่งคือ 15-20 วันทำการหลังจากได้รับเงินฝากถ้าคุณคือ
ในกรณีจำเป็นเร่งด่วน เราสามารถพิจารณาจัดการพิเศษให้กับคุณได้
4. คุณยอมรับบริการปรับแต่งหรือไม่?
ใช่ แน่นอน เราไม่เพียงแต่นำเสนอเครื่องจักรมาตรฐานเท่านั้น แต่ยังสามารถปรับแต่งเครื่องจักรตามคำขอของคุณได้อีกด้วยอย่าลังเลที่จะบอกเราของคุณ
ความต้องการ เราจะพยายามอย่างดีที่สุดเพื่อตอบสนองความต้องการของคุณ
5. สามารถเยี่ยมชมโรงงานของคุณก่อนสั่งซื้อได้หรือไม่?
ใช่ เรายินดีต้อนรับอย่างอบอุ่นและขอเชิญคุณหรือทีมงานของคุณมาเยี่ยมชมโรงงานของเราอย่างจริงใจ เราจะช่วยจัดหาโรงแรมและรับคุณจากสนามบิน
6. คุณมีลูกค้าในประเทศของเรามาก่อนหรือไม่?
ขณะนี้เครื่องทดสอบของเราได้ขายไปกว่า 70 ประเทศ เช่น สหรัฐอเมริกา แคนาดา รัสเซีย สหราชอาณาจักร อิตาลี เยอรมนี สหภาพยุโรป อินเดีย
ปากีสถาน ฟิลิปปินส์ สิงคโปร์ ไทยและเวียดนาม บราซิลและอื่นๆ
7. การรับประกันของคุณเป็นอย่างไร?
โดยทั่วไปการรับประกันของเราคือหนึ่งปีภายในระยะเวลาการรับประกัน เราสามารถให้การสนับสนุนด้านเทคนิคและการเปลี่ยนชิ้นส่วนได้ ซึ่งจำเป็นต้องมีวิศวกรของเรา
อาจไปสถานที่ของคุณเพื่อการบริการที่ดีขึ้น
8. การบรรจุหีบห่อสำหรับเครื่องจักรมีการป้องกันอย่างปลอดภัยระหว่างการขนส่งอย่างไร?
เครื่องของเราบรรจุด้วยกล่องไม้ส่งออกมาตรฐานจะไม่เสียหายเราได้จัดส่งเครื่องทดสอบจำนวนมากในต่างประเทศโดยทางทะเลหรือทางอากาศ
โดยไม่มีความเสียหาย
9. ขั้นตอนการสั่งซื้อคืออะไร?
การสอบถาม - ใบเสนอราคา - การสื่อสาร - การยืนยันคำสั่งซื้อ - การจ่ายเงินมัดจำ - การผลิต - การทดสอบและการตรวจแก้จุดบกพร่อง - การชำระยอดคงเหลือ - การบรรจุ -
จัดส่ง-รับลูกค้า-บริการหลังการ.
10.วิธีติดตั้งและใช้งานผลิตภัณฑ์
สินค้ามาพร้อมกับคู่มือการใช้งานและวิดีโอฉบับภาษาอังกฤษ
