รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | สถานที่กำเนิด: | กวางตุ้ง |
|---|---|---|---|
| ความละเอียดของกริดแม่เหล็ก: | 0.2um | ทำซ้ำความแม่นยำ: | 3μm |
| ขนาดเครื่อง: | 760x600x1100mm | พลัง: | อิเล็กทรอนิกส์ |
| กำลังขยาย: | 16～180X | ระยะการทำงาน: | 92 มม |
| แสงสูง: | เครื่องวัดการมองเห็นสี 3 มิติ,ระบบการวัดการมองเห็น 3um |
||

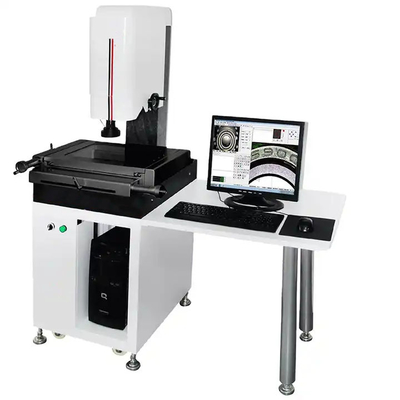

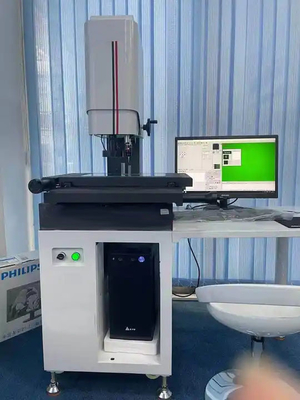

ระบบการวัดด้วยภาพ CNC แบบ 3 มิติด้วยความละเอียด 3μm
คำอธิบาย:
ระบบการวัดการมองเห็นประกอบด้วยกล้อง เลนส์ แหล่งกำเนิดแสง การ์ดรับภาพ และคอมพิวเตอร์ ผ่านการ์ดรับภาพไปยังภาพของวัตถุที่จะวัดไปยังคอมพิวเตอร์ หลังจากประมวลผลภาพแล้ว จะได้ขนาดวัตถุที่วัดได้ รูปทรงเรขาคณิต และข้อมูลคุณภาพพื้นผิวสำหรับการคำนวณและการประมวลผล จากนั้นตามพารามิเตอร์เป้าหมายที่กำหนดไว้ล่วงหน้าสำหรับการวัดอัตโนมัติหรือการวัดด้วยตนเองในกระบวนการผลิต สามารถสรุปลักษณะการทำงานของระบบการวัดวิชันซิสเต็มผ่านการใช้กระบวนการ
ลักษณะเฉพาะ:
ขั้นแรก การวัดแบบไม่สัมผัส
เทคโนโลยีการวัดแบบไม่สัมผัสคือการวัดแบบไม่สัมผัสของวัตถุที่วัดได้ผ่านกล้อง CCD หรือโดยตรงกับการ์ดรับภาพ การ์ดรับภาพพิเศษ และอุปกรณ์อื่นๆ ที่เชื่อมต่อกับวัตถุที่วัดได้ โดยใช้กล้อง CCD เพื่อป้อนภาพของ วัตถุเข้าสู่คอมพิวเตอร์ และการประมวลผลและการวิเคราะห์ภาพที่สอดคล้องกัน จากนั้นจึงนำผลลัพธ์ที่ได้และมาตรฐานที่เกี่ยวข้องมาเปรียบเทียบกันเพื่อให้ทราบขนาดของวัตถุ รูปร่าง คุณภาพพื้นผิว และการวัดข้อมูลอื่น ๆตามโครงสร้างและการติดตั้งกล้อง CCD สามารถแบ่งออกเป็นการวัดกล้อง CCD แบบดั้งเดิมและการวัดเลนส์อุตสาหกรรมเนื่องจากเลนส์อุตสาหกรรมมีราคาสูง กล้องแบบดั้งเดิมส่วนใหญ่จึงถูกนำมาใช้เพื่อให้ได้การวัดแบบไม่สัมผัส
ประการที่สองความแม่นยำ
ระบบการวัดการมองเห็นของเครื่องจักรในการวัดด้วยภาพ ขอบของวัตถุที่ตรวจพบจะถูกแบ่งส่วนและจัดตำแหน่งตามลักษณะของการคำนวณรูปร่าง โดยการคำนวณเหล่านี้จะได้รับขนาดของวัตถุเพื่อให้มั่นใจถึงความแม่นยำของการวัด วิธีการวัดแบบหลายเซ็นเซอร์โดยทั่วไปจะถูกนำมาใช้ในการคำนวณขนาดและเพื่อให้แน่ใจว่าตำแหน่งการวัดแต่ละตำแหน่งสามารถรับข้อมูลที่สอดคล้องกัน เพื่อให้มั่นใจถึงความแม่นยำในการวัดนอกจากนี้ในการใช้งานระบบวัดการมองเห็นของเครื่องจักรยังสามารถใช้เซนเซอร์ชนิดต่างๆตัวอย่างเช่น การรวมกันของเซ็นเซอร์ภาพและเซ็นเซอร์จับความเคลื่อนไหวสามารถตรวจจับข้อมูลในทิศทางการเคลื่อนที่ของวัตถุความหนาของวัตถุสามารถวัดได้โดยการรวมการมองเห็นเข้ากับเซ็นเซอร์เลเซอร์การรวมกันของเซ็นเซอร์ภาพและการสั่นสะเทือนสามารถตรวจจับสิ่งต่างๆ เช่น รอยแตกบนพื้นผิวได้
สาม การทำซ้ำที่ดี
เนื่องจากระบบการวัดด้วยวิชันซิสเต็มนั้นใช้หลักการของแมชชีนวิชัน นั่นคือ การใช้คอมพิวเตอร์ในการตรวจจับโดยอัตโนมัติ ดังนั้น ความเสถียรในกระบวนการทำงานจะดีกว่าโดยทั่วไป คุณสามารถระบุได้โดยอัตโนมัติว่ามีข้อผิดพลาดในการตรวจจับตามเกณฑ์ที่ตั้งไว้หรือไม่ และความแม่นยำของการตรวจจับซ้ำจะสูงขึ้นหลังจากการปรับพารามิเตอร์
ข้อมูลจำเพาะทางเทคนิคและพารามิเตอร์:
|
รุ่นเครื่อง
|
GSA-322CNC
|
|
พื้นที่ทดสอบ
|
300x200x200มม
|
|
ขนาดเครื่อง
|
760x600x1100mm
|
|
ลูกปืนแก้ว
|
30กก
|
|
น้ำหนักเครื่อง
|
280กก
|
|
ความแม่นยำในการวัด
|
X,Y:(3+L/200)μm
|
|
ทำซ้ำความแม่นยำ
|
3μm
|
|
ความละเอียดของกริดแม่เหล็ก
|
0.2um
|
|
ซีซีดี
|
กล้องดิจิตอล Hikon 1.3 ล้านตัว
|
|
เลนส์กล้อง
|
เลนส์ซูมต่อเนื่อง 0.7 ~ 4.5 เท่า
|
|
กำลังขยาย
|
16～180X
|
|
ระยะทำการ
|
92 มม
|
|
ซอฟต์แวร์การวัด
|
YR-ซีเอ็นซี
|
|
เซอร์โวมอเตอร์
|
เดลต้า
|
|
แหล่งกำเนิดแสงขึ้น
|
3 วงแหวน 8 โซนพื้นผิววงแหวน LED แหล่งกำเนิดแสงเย็นปรับความสว่างได้
|
|
แหล่งกำเนิดแสงด้านล่าง
|
การออกแบบเส้นทางแสงแบบขนานแหล่งกำเนิดแสงเย็น LED ที่ปรับได้อย่างต่อเนื่องไม่มีที่สิ้นสุด
|
|
รางนำทาง
|
รางเลื่อนความแม่นยำสูงของไต้หวัน
|
FQA:
1. บริษัทของคุณเป็นบริษัทการค้าหรือโรงงาน?
โรงงาน + การค้า (บูรณาการ) 17 ปีโดยเน้นที่สนามทดสอบเครื่องมือ ประสบการณ์การส่งออก 11 ปี
2. วิธีการเลือกผลิตภัณฑ์ที่เหมาะสมที่สุด?
ทีมงานมืออาชีพของเราจะให้คำแนะนำที่ดีที่สุดแก่คุณตราบเท่าที่คุณแจ้งให้เราทราบว่าคุณต้องการทำการทดสอบแบบใดและข้อกำหนดที่จำเป็น
3. ระยะเวลาการจัดส่งคืออะไร?
เวลาส่วนใหญ่เรามีสต็อกในโรงงานหากไม่มีสต็อกโดยปกติเวลาในการจัดส่งคือ 15-20 วันทำการหลังจากได้รับเงินฝากถ้าคุณคือ
ในกรณีจำเป็นเร่งด่วน เราสามารถพิจารณาจัดการพิเศษให้กับคุณได้
4. คุณยอมรับบริการปรับแต่งหรือไม่?
ใช่ แน่นอน เราไม่เพียงแต่นำเสนอเครื่องจักรมาตรฐานเท่านั้น แต่ยังสามารถปรับแต่งเครื่องจักรตามคำขอของคุณได้อีกด้วยอย่าลังเลที่จะบอกเราของคุณ
ความต้องการ เราจะพยายามอย่างดีที่สุดเพื่อตอบสนองความต้องการของคุณ
5. สามารถเยี่ยมชมโรงงานของคุณก่อนสั่งซื้อได้หรือไม่?
ใช่ เรายินดีต้อนรับอย่างอบอุ่นและขอเชิญคุณหรือทีมงานของคุณมาเยี่ยมชมโรงงานของเราอย่างจริงใจ เราจะช่วยจัดหาโรงแรมและรับคุณจากสนามบิน
6. คุณมีลูกค้าในประเทศของเรามาก่อนหรือไม่?
ขณะนี้เครื่องทดสอบของเราได้ขายไปกว่า 70 ประเทศ เช่น สหรัฐอเมริกา แคนาดา รัสเซีย สหราชอาณาจักร อิตาลี เยอรมนี สหภาพยุโรป อินเดีย
ปากีสถาน ฟิลิปปินส์ สิงคโปร์ ไทยและเวียดนาม บราซิลและอื่นๆ
7. การรับประกันของคุณเป็นอย่างไร?
โดยทั่วไปการรับประกันของเราคือหนึ่งปีภายในระยะเวลาการรับประกัน เราสามารถให้การสนับสนุนด้านเทคนิคและการเปลี่ยนชิ้นส่วนได้ ซึ่งจำเป็นต้องมีวิศวกรของเรา
อาจไปสถานที่ของคุณเพื่อการบริการที่ดีขึ้น
8. การบรรจุหีบห่อสำหรับเครื่องจักรมีการป้องกันอย่างปลอดภัยระหว่างการขนส่งอย่างไร?
เครื่องของเราบรรจุด้วยกล่องไม้ส่งออกมาตรฐานจะไม่เสียหายเราได้จัดส่งเครื่องทดสอบจำนวนมากในต่างประเทศโดยทางทะเลหรือทางอากาศ
โดยไม่มีความเสียหาย
9. ขั้นตอนการสั่งซื้อคืออะไร?
การสอบถาม - ใบเสนอราคา - การสื่อสาร - การยืนยันคำสั่งซื้อ - การจ่ายเงินมัดจำ - การผลิต - การทดสอบและการตรวจแก้จุดบกพร่อง - การชำระยอดคงเหลือ - การบรรจุ -
จัดส่ง-รับลูกค้า-บริการหลังการ.
10.วิธีติดตั้งและใช้งานผลิตภัณฑ์
สินค้ามาพร้อมกับคู่มือการใช้งานและวิดีโอฉบับภาษาอังกฤษ
