รายละเอียดสินค้า:
|
| ซูมหลายจุด (หน้าจอ 17 นิ้ว): | 20x-120x,30x-225x | ซีซีดี: | สี 1/3 นิ้ว 8000000 PX |
|---|---|---|---|
| ระยะการทำงาน: | 82 มม | ปณิธาน: | 0.0001มม |
| การทำซ้ำ: | 1.5um | การรับประกัน: | 1 ปี |
| แสงสูง: | เครื่องวัดวิดีโอ 120x,เครื่องวัดวิดีโอ 225x,เครื่องวัดวิชั่น CNC |
||

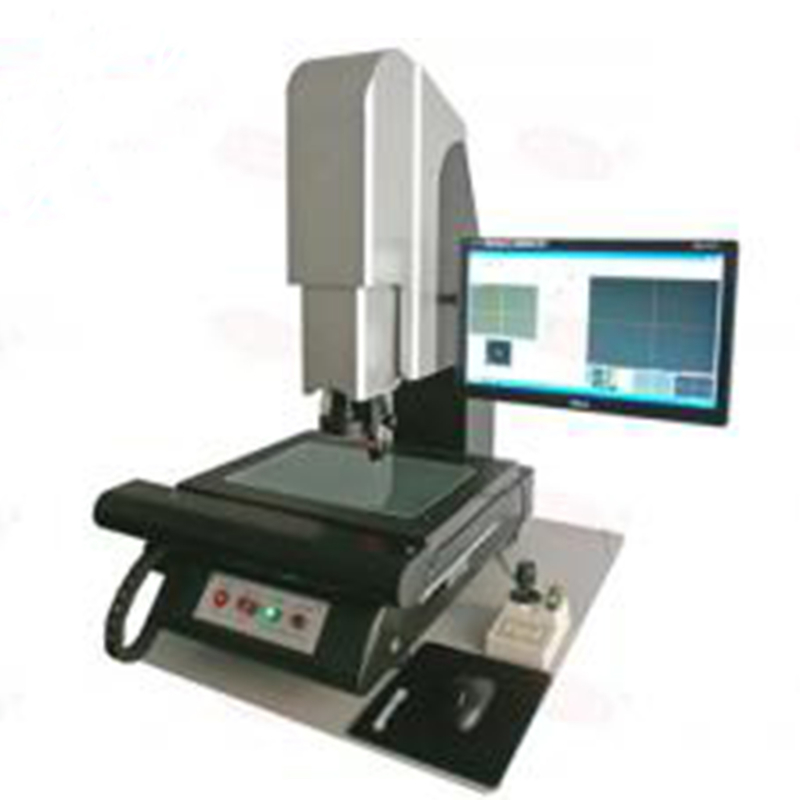

เครื่องวัดวิดีโอห้องปฏิบัติการควบคุมคอมพิวเตอร์, เครื่องวัดวิชั่นซีเอ็นซีแบบออปติคอล
การประยุกต์ใช้กับเครื่องวัดวิดีโอ:
เครื่องวัด CMM อัตโนมัติ ถูกออกแบบให้ทำชิ้นงานสามมิติ บน ลาด , กลม ,คู,คอลัมน์,ลูก,มิติ,อุเบกขา
หลุมเช่นเดียวกับรูปทรงเรขาคณิตเช่นระยะห่างระหว่าง องค์ประกอบและมุมและใช้กันอย่างแพร่หลายในเครื่องจักรกล, อิเล็กทรอนิกส์,
อุปกรณ์มือถือ, เครื่องใช้ในบ้าน, คอนเนคเตอร์, อุปกรณ์ประกอบเครื่องจักร, ฟิกซ์เจอร์ที่มีความแม่นยำ, พลาสติก, ฮาร์ดแวร์, พื้นที่รอบนอกของคอมพิวเตอร์ และอื่นๆ
และอุตสาหกรรมอื่นๆ
คุณลักษณะและประสิทธิภาพ:
1. ฐานหินอ่อนที่มีความแม่นยำสูงพร้อมเสากรณีที่มีความแข็งสูงได้รับการแนะนำและให้โต๊ะทำงานที่มั่นคงมากสำหรับเครื่องวัด 2D Vision ทั้งหมด
2. ระบบการเคลื่อนไหวใช้รางเลื่อน V ที่แม่นยำพร้อมความเป็นเชิงเส้นสูงซึ่งสามารถให้ความแม่นยำในการทดสอบสูงสุด
3. กล้อง CCD สีมาตรฐานอุตสาหกรรม 600TVA ที่นี่ติดตั้งมาเพื่อตอบโจทย์ความต้องการสูง
4. แหล่งกำเนิดแสงเย็นพื้นผิว LED 3 วง 8 โซนที่ตั้งโปรแกรมได้, ไฟขอบล้อตรง (ตัวเลือกไฟ Coaxial);
5. สเกลออปติคอลที่มีความแม่นยำสูงมีความแม่นยำสูงถึง 0.001 มม.
6. ซอฟต์แวร์การวัดที่พัฒนาขึ้นโดยอิสระสามารถใช้วิธีการเขียนโปรแกรมอย่างง่ายด้วยตนเอง
พารามิเตอร์ทางเทคนิคของเครื่องวัดวิสัยทัศน์:
| แบบอย่าง | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| การเดินทางการวัด | |||||
| การเดินทางแกน X | 200มม | 300มม | 400มม | ||
| การเดินทางแกน Y | 100มม | 200มม | 300มม | ||
| การเดินทางแกน Z (ทางเลือก) | 150มม | 150มม | 150มม | ||

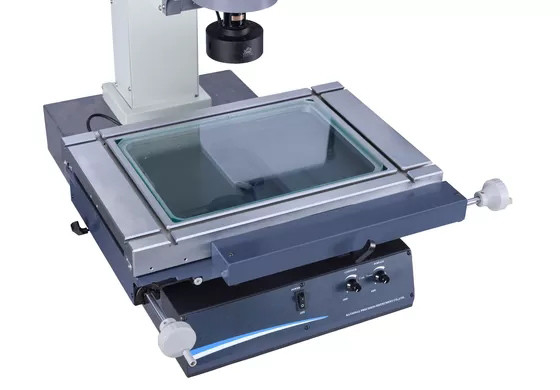

| โต๊ะทำงาน | |||||
| ม้านั่งอลูมิเนียมอัลลอยด์ | 360×260มม | 570×355มม | 670×460มม | ||
| ม้านั่งแก้ว | 260×160มม | 354×254มม | 459×359มม | ||
| แบกภาระ | 30กก | 50กก | 50กก | ||
| ระบบการมองเห็นและการวัด | |||||
| ซีซีดี | กล้องสีความละเอียดสูงพร้อม 600TVA | ||||
| เลนส์ซูม | เลนส์ซูม 0.7－4.5X (เลือกไฟโคแอกเซียลได้) | ||||
| อัตราส่วนการขยายภาพ | 30－230X | ||||
| ระยะการทำงาน | 82 มม | ||||
| ปณิธาน | 0.0001มม | ||||
| การทำซ้ำ | 1.5um | ||||
| ความแม่นยำในการวัด (μm) |
แกน XY ≦(3+L/200)หนอ แกน Z (การวัดด้วยสายตา)≦ (5+L/200)um |
||||
| โดยรวม (มม.) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| น้ำหนักรวม (กก.) | 160กก | 230กก | 320กก | ||
| ระบบส่องสว่าง | ไฟพื้นผิวและไฟขอบล้อแบบตั้งโปรแกรมได้ 3 ลูป 8 โซน | ||||
| กำลังไฟฟ้าเข้า | 220V±10%(ไฟฟ้ากระแสสลับ) 50Hz |
||||
บริการสนับสนุนลูกค้า:
Ø การติดตั้ง
Ø การฝึกอบรม (การฝึกอบรมพนักงานลูกค้า)
Ø การสอบเทียบ
Ø การบำรุงรักษาเชิงป้องกัน
Ø ชิ้นส่วนอะไหล่
Ø ความช่วยเหลือทางโทรศัพท์หรืออินเทอร์เน็ต
Ø การวินิจฉัยและการซ่อมแซมในสถานที่/การวินิจฉัยและการซ่อมแซมออนไลน์
