รายละเอียดสินค้า:
|
| วัตถุประสงค์: | 10x (สังเกต), 40x (วัด) | เอาต์พุตข้อมูล: | เครื่องพิมพ์ในตัว, อินเทอร์เฟซ RS232 |
|---|---|---|---|
| กำลังขยายทั้งหมด: | 100x,400x | เวลาอยู่: | 0 ~ 60 วินาที |
| Max. สูงสุด Height of Specimen ความสูงของชิ้นงาน: | 100 มม | การรับประกัน: | 1 ปี |
| แสงสูง: | Micro Vickers Digital Durometer,Manual Turret Digital Durometer,OEM Vickers Hardness Tester |
||
OEM Micro Vickers Durometer Durometer/Digital Durometer ป้อมปืนแบบแมนนวล
คุณสมบัติของสินค้า:

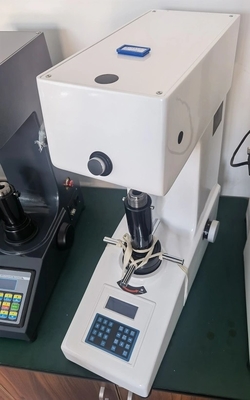

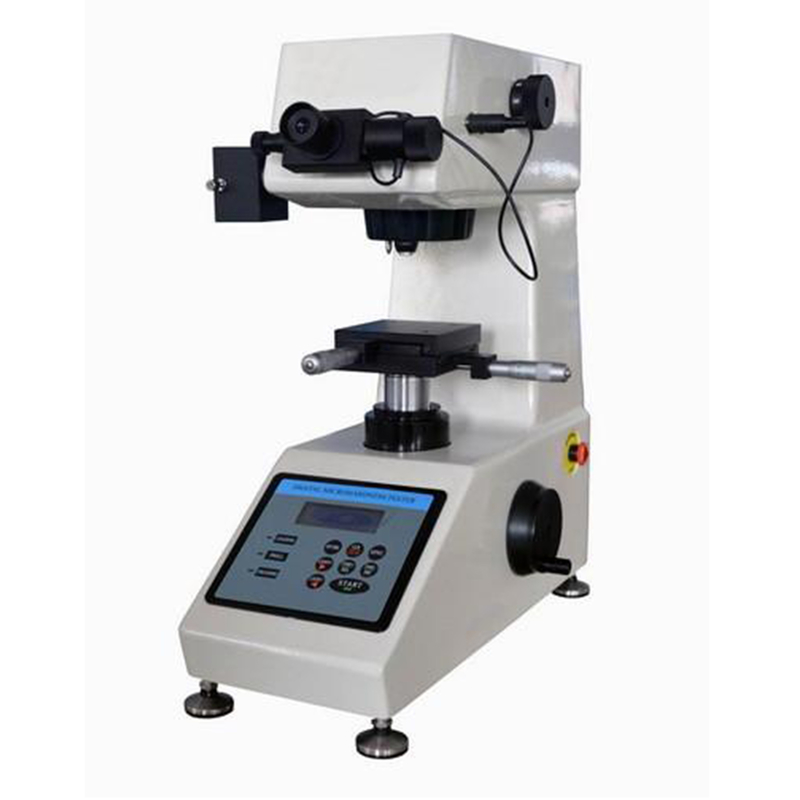

GSKA-452H เครื่องทดสอบความแข็งแบบดิจิตอลไมโครวิคเกอร์ใช้การออกแบบที่มีความแม่นยำเฉพาะตัวของคุณสมบัติออปติค กลไกและไฟฟ้า ทำให้ภาพเยื้องชัดเจนขึ้น และได้รับการวัดที่แม่นยำยิ่งขึ้น
ด้วยเลนส์ใกล้ตาการวัดแบบดิจิตอล ไม่จำเป็นต้องตรวจสอบตารางหรือป้อนเส้นทแยงมุมของการเยื้อง มันสามารถแสดงโหมดการทดสอบ แรงทดสอบ ความยาวการเยื้อง เวลาที่อยู่อาศัย หมายเลขทดสอบ และสเกลการแปลงได้โดยตรง
ตราบใดที่กดปุ่มช่องมองภาพหลังจากวัดความยาวเยื้องแล้ว ก็สามารถรับค่าความแข็งและแสดงบนหน้าจอได้โดยอัตโนมัติ
ผลการทดสอบสามารถพิมพ์ออกมาทางเครื่องพิมพ์ในตัว และด้วยอินเทอร์เฟซ RS232 สำหรับเชื่อมต่อกับคอมพิวเตอร์
สามารถติดตั้งหัวกด Knoop ซึ่งเป็นอุปกรณ์เสริมเพื่อวัดความแข็งของ Knoop
รองรับการติดตั้งอุปกรณ์วัดวิดีโอ LCD เสริมและระบบการวัดอัตโนมัติด้วยภาพ CCD
ช่วงแอ็พพลิเคชัน:
เหมาะสำหรับโลหะเหล็ก, โลหะที่ไม่ใช่เหล็ก, ส่วนบางของ IC, การเคลือบ, โลหะชั้น;แก้ว เซรามิก โมรา หินมีค่า ชิ้นส่วนพลาสติกบาง ฯลฯการทดสอบความแข็ง เช่น ที่ความลึกและรูปสี่เหลี่ยมคางหมูของชั้นคาร์บอไนซ์และดับชั้นที่ชุบแข็ง
ข้อกำหนดทางเทคนิค:
| แบบอย่าง | GSKA-452H | |
| กำลังทดสอบ | แฟน | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
| เอ็น | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N | |
| ช่วงทดสอบ | 1HV~2967HV | |
| โหมดทดสอบ | HV/ฮ่องกง | |
| วิธีการโหลด | อัตโนมัติ (โหลด/พัก/ไม่โหลด) | |
| ปราการ | ป้อมปืนแบบแมนนวล | |
| มาตราส่วนการแปลง | HK, HRA, HRB, เหล็กแผ่นรีดร้อน, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW | |
| เอาต์พุตข้อมูล | เครื่องพิมพ์ในตัว, อินเทอร์เฟซ RS232 | |
| วัตถุประสงค์ | 10x (สังเกต), 40x (วัด) | |
| ช่องมองภาพ | 10 เท่า | |
| กำลังขยายทั้งหมด | 100x,400x | |
| ปณิธาน | 0.0625μm | |
| เวลาอยู่ | 0 ~ 60 วินาที | |
| แหล่งกำเนิดแสง | หลอดฮาโลเจน | |
| ตารางทดสอบ XY | ขนาด: 100×100mm;เดินทาง: 25×25mm;ความละเอียด : 0.01mm | |
| สูงสุดความสูงของชิ้นงาน | 100 มม | |
| คอ | 98 มม | |
| พาวเวอร์ซัพพลาย | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| ดำเนินการตามมาตรฐาน | ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2 | |
| มิติ | 480×325×545มม., ขนาดบรรจุ: 600×360×800มม. | |
| น้ำหนัก | น้ำหนักสุทธิ : 31 กก. น้ำหนักรวม : 44 กก |
|
วิธีการทดสอบความแข็งของ Vickers ประกอบด้วยการเยื้องวัสดุทดสอบด้วยหัวกดเพชร ในรูปแบบของพีระมิดด้านขวาที่มีฐานสี่เหลี่ยมจัตุรัสและมุม 136 องศาระหว่างหน้าตรงข้ามที่รับน้ำหนัก 1 ถึง 100 kgfโดยปกติจะใช้การโหลดเต็มที่เป็นเวลา 10 ถึง 15 วินาที
เส้นทแยงมุมสองเส้นของการเยื้องที่หลงเหลืออยู่ในพื้นผิวของวัสดุหลังจากนำน้ำหนักออกจะถูกวัดโดยใช้กล้องจุลทรรศน์และคำนวณค่าเฉลี่ยคำนวณพื้นที่ของพื้นผิวลาดเอียงของการเยื้องความแข็งแบบวิคเกอร์คือผลหารที่ได้จากการหารน้ำหนักบรรทุก kgf ด้วยพื้นที่ตารางมิลลิเมตรของการเยื้อง
เมื่อกำหนดเส้นทแยงมุมเฉลี่ยของการเยื้องแล้ว ความแข็งของวิคเกอร์อาจคำนวณได้จากสูตร แต่จะสะดวกกว่าในการใช้ตารางการแปลง
ควรรายงานความแข็งของ Vickers เช่น 800 HV/10 ซึ่งหมายถึงความแข็งของ Vickers ที่ 800 ได้รับโดยใช้แรง 10kgfการตั้งค่าการโหลดที่แตกต่างกันหลายค่าจะให้ค่าความแข็งที่เหมือนกันบนวัสดุแบบเดียวกัน ซึ่งดีกว่าการเปลี่ยนมาตราส่วนโดยพลการด้วยวิธีการทดสอบความแข็งอื่นๆ
ข้อดีของการทดสอบความแข็งแบบ Vickers คือสามารถอ่านค่าได้อย่างแม่นยำมาก และใช้หัวกดเพียงประเภทเดียวสำหรับโลหะและกระบวนการชุบผิวทุกประเภทแม้ว่าจะปรับตัวได้อย่างละเอียดและแม่นยำมากสำหรับการทดสอบวัสดุที่อ่อนที่สุดและแข็งที่สุด ภายใต้ภาระที่แตกต่างกัน เครื่อง Vickers เป็นเครื่องแบบตั้งพื้นซึ่งมีราคาแพงกว่าเครื่อง Brinell หรือ Rockwell
บริการสนับสนุนลูกค้า:
Ø การติดตั้ง
Ø การฝึกอบรม (การฝึกอบรมพนักงานลูกค้า)
Ø การสอบเทียบ
Ø การบำรุงรักษาเชิงป้องกัน
Ø ชิ้นส่วนอะไหล่
Ø ความช่วยเหลือทางโทรศัพท์หรืออินเทอร์เน็ต
Ø การวินิจฉัยและการซ่อมแซมในสถานที่/การวินิจฉัยและการซ่อมแซมออนไลน์
