รายละเอียดสินค้า:
|

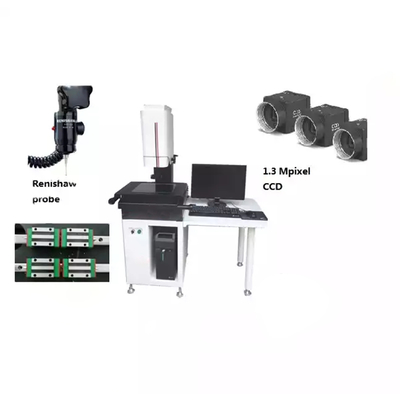

| การขยายแสง: | 0.7-4.5X | โพรบเสริม: | Renishaw MCP โพรบ |
|---|---|---|---|
| ความละเอียดสเกลเชิงเส้น: | 0.5μm | การเดินทางแกน Z (มม.): | 150 (สามารถปรับแต่งได้ถึง 300 มม.) |
| ซอฟต์แวร์: | ซอฟต์แวร์การวัดที่พัฒนาขึ้นเอง | การรับประกัน: | 1 ปี |
| แสงสูง: | ระบบการวัดการมองเห็น 60Hz,ระบบการวัดด้วยการมองเห็น 0.7X,เครื่องมือวัดด้วยแสง 4.5X |
||

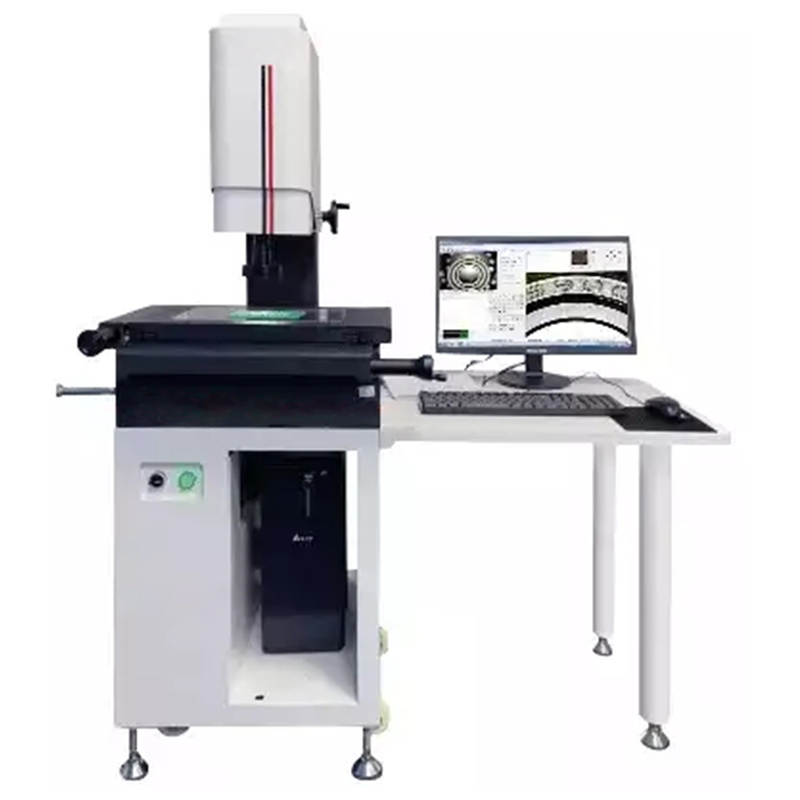

เครื่องมือวัดระบบการมองเห็นสามมิติสองมิติ
หลักการของ:
เครื่องมือวัดภาพแบบแมนนวลคือการใช้เลนส์ใกล้วัตถุซูมเพื่อขยายวัตถุที่วัดได้ ผ่านอุปกรณ์กล้องอุตสาหกรรม CCD เพื่อป้อนภาพลงในคอมพิวเตอร์ ภาพขยายของวัตถุที่วัดได้จะถูกส่งไปยังซอฟต์แวร์การวัด แบบไม่สัมผัส การตรวจจับอย่างมีประสิทธิภาพสำหรับการวัดรูปทรงเรขาคณิตของชิ้นงานที่ซับซ้อนต่างๆ
คุณสมบัติของสินค้า:
เมื่อเทียบกับเครื่องมือวัดภาพอัตโนมัติ แกนสามแกนของเครื่องมือวัดภาพอัตโนมัตินั้นขับเคลื่อนด้วยมอเตอร์ ซึ่งสามารถรับรู้การวัดอัตโนมัติได้เครื่องมือวัดภาพแบบแมนนวลสามแกนโดยการวัดการควบคุมด้วยตนเองของผู้ปฏิบัติงานข้อเสียคือความเร็วในการวัดช้า ความแม่นยำในการวัดซ้ำไม่ดีข้อดีคือต้นทุนต่ำ ดำเนินการโดยไม่ต้องตั้งโปรแกรม สะดวกกว่าในการทดสอบผลิตภัณฑ์เดียวด้วยการพัฒนาเทคโนโลยีการควบคุมอัตโนมัติ เครื่องมือวัดภาพแบบแมนนวลจึงถูกแทนที่ด้วยเครื่องมือวัดภาพอัตโนมัติ
ใช้:
เหมาะสำหรับการวัดแบบไม่สัมผัสชิ้นส่วนปั๊มขึ้นรูป ชิ้นส่วนพลาสติก ฟิล์มบาง เสียรูปทรงง่าย เสียหายง่าย และชิ้นงานขนาดเล็ก เช่น ยาง พลาสติก ฮาร์ดแวร์ นาฬิกา อุตสาหกรรมเบา และอุตสาหกรรมอื่นๆ
ข้อมูลจำเพาะ:
| แบบอย่าง | คู่มือ GSKA-1510 | GSKA-2010Manual | GSKA-3020คู่มือ | GSKA- 4030Manual |
| ขนาดหลัก | 700*560*850มม | 700*560*850มม | 850*600*900มม | 970*670*940มม |
| ขนาดแพลตฟอร์มโลหะ | 345*250มม | 345*250มม | 450*350มม | 650*350มม |
| ขนาดแท่นกระจก | 220*150มม | 220*150มม | 340*240มม | 480*370มม |
| จังหวะแรงกระตุ้นที่แท้จริง | 150*100*120มม | 200*100*130มม | 300*200*150มม | 400*300*150มม |
| น้ำหนัก | 130KG | 140KG | 200KG | 250KG |
| ด้านล่างเครื่อง | หินแกรนิต 00 ระดับ | |||
| ความแม่นยำเชิงเส้น | (3+L/75)µm | |||
| แสงพื้นผิว | วงแหวน LED สร้างแหล่งกำเนิดแสงเย็นที่สว่างเป็นพิเศษ (ปรับความสว่างได้) | |||
| โครงร่างส่องแสง | ไฟ LED ทรงกลมที่สว่างเป็นพิเศษ (ปรับความสว่างได้) | |||
| คำนวณ, ฟังก์ชันคำนวณ | ซอฟต์แวร์ระบบการวัดความแม่นยำ REICA 2.5D | |||
| กำลังวิเคราะห์ | 0.001มม | |||
| ทำซ้ำความแม่นยำ | 0.002มม | |||
| ซีซีดี | SONYchip1/3 CCD สี | |||
| ช่องมองภาพ | 0.5X (สามารถเลือก 1X,2x) | |||
| แก้ววัตถุ | ปัจจัยการขยาย 0.7X~4.5X 20X~120X | |||
| แหล่งจ่ายไฟ | AC90~264V 50/60Hz | |||
| โหลด | 30กก | |||
ตารางที่เสนอ: กำลังโหลด≥350KG;ขนาด (L*W*H): 1,000×600×500(มม.)
บริการของเรา:
มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพระดับพรีเมียมและบริการที่น่าพึงพอใจแก่ลูกค้าของเราเรามองการบริการหลังการขายด้วยความสำคัญที่สมควรได้รับ
หากคุณประสบปัญหา โปรดให้ความรู้ด้านผลิตภัณฑ์และประสบการณ์โดยรวมของเราเพื่อลดความไม่สะดวกของคุณ
เราให้การสนับสนุนการเริ่มต้นใช้งาน บริการตรวจวัด บำรุงรักษา ซ่อมแซม อัปเกรด และดัดแปลงเพิ่มเติมคุณสามารถพึ่งพาเราได้
เราอุทิศตนเองเพื่อให้การสนับสนุนด้านเทคนิคและบริการอย่างต่อเนื่อง รวมถึงแต่ไม่จำกัดเพียงสิ่งต่อไปนี้:
1. การควบคุมและปรับปรุงกระบวนการ
2. การฝึกอบรมและอัพเกรดเครื่องจักร
3. เครื่องจักร มาตรวิทยา การขายและบริการ
4. ผู้เชี่ยวชาญด้านการซ่อมแซมบำรุงรักษาและการตกแต่งใหม่
5. บริการให้คำปรึกษาและแนะนำ
6. การสนับสนุนทางเทคนิคออนไลน์
7. การฝึกอบรมนอกสถานที่และบริการหลังการขายโดยตัวแทนจำหน่ายของเราทั่วโลก
บริการสนับสนุนของเราส่วนใหญ่อยู่ที่ Profile Projector, Video Measuring System (VMS), Coordinate Measuring System (CMS), Tool Presetter, White Light Interferometer, Height Measuring Instrument, Linear Scale, Digital Readout, IC, Measuring Software
