รายละเอียดสินค้า:
|
| ความแม่นยำซ้ำ (มม.): | 0.005 | X ,Y วัดความแม่นยำ (μm): | 3.0+ลิตร/200 |
|---|---|---|---|
| ความละเอียดสเกลเชิงเส้น: | 0.5μm | การเดินทางแกน Z (มม.): | 150 (สามารถปรับแต่งได้ถึง 300 มม.) |
| ซอฟต์แวร์: | ซอฟต์แวร์การวัดที่พัฒนาขึ้นเอง | การรับประกัน: | 1 ปี |
| แสงสูง: | FPC Gear Measuring Machine,CNC Gear Measuring Machine,0.005mm Accuracy Vision Measurement System |
||

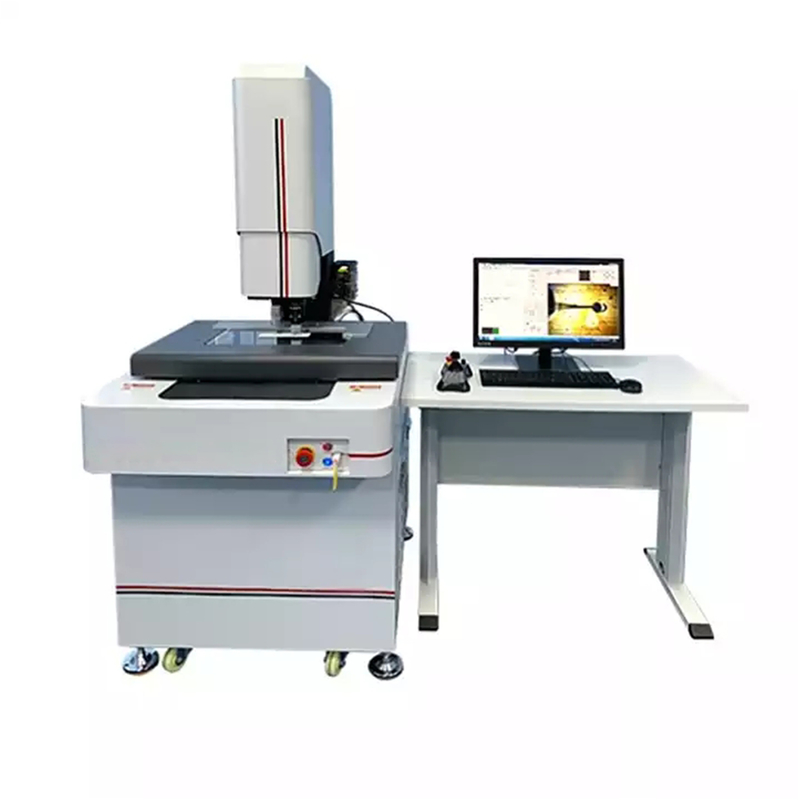

วิชันซิสเต็มมัลติฟังก์ชั่นออปติคอลอุปกรณ์วิดีโอเครื่องวัดเกียร์ซีเอ็นซี
การแนะนำสินค้า:
เครื่องมือวัดภาพสามารถวัดจุด เส้น วงกลม และองค์ประกอบอื่นๆ ได้อย่างแม่นยำ และมีฟังก์ชันเอาต์พุตรายงานที่ทรงพลัง ซึ่งเหมาะอย่างยิ่งสำหรับการวัดผลิตภัณฑ์หลากหลายประเภทในปริมาณมาก
ใช้กันอย่างแพร่หลายในเครื่องจักร, อิเล็กทรอนิกส์, แม่พิมพ์, การฉีดขึ้นรูป, ฮาร์ดแวร์, ยาง, เครื่องใช้ไฟฟ้าแรงดันต่ำ, วัสดุแม่เหล็ก, ฮาร์ดแวร์ที่มีความแม่นยำ, ปั๊มที่มีความแม่นยำ, ตัวเชื่อมต่อ, ตัวเชื่อมต่อ, เทอร์มินัล, โทรศัพท์มือถือ, เครื่องใช้ในบ้าน, คอมพิวเตอร์ (คอมพิวเตอร์), คริสตัลเหลว โทรทัศน์ (LCD), การพิมพ์ แผงวงจร (แผงวงจร, PCB), รถยนต์, อุปกรณ์ทางการแพทย์, นาฬิกา, เครื่องมือ และอุตสาหกรรมอื่นๆ
วัตถุวัด:
LCD, FPC, PCB, แผงวงจร, สกรู, สปริง, นาฬิกา, นาฬิกา, เมตร, ตัวเชื่อมต่อ (ตัวเชื่อมต่อ, ขั้ว), เกียร์, ลูกเบี้ยว, เกลียว, แม่แบบรัศมี, แม่แบบเกลียว, สายไฟและสายเคเบิล, เครื่องมือ, ตลับลูกปืน, ฮาร์ดแวร์, ชิ้นส่วนปั๊ม , หน้าจอ, หน้าจอทดสอบ, หน้าจอซีเมนต์, แผงตาข่าย (ตะแกรงเหล็ก, แม่แบบ SMT) ฯลฯ
องค์ประกอบการวัด:
ความยาว, ความกว้าง, ความสูง, ระยะห่างของรู, ระยะห่าง, ระยะห่างพิน, ความหนา, ส่วนโค้ง, เส้นผ่านศูนย์กลาง, รัศมี, ร่อง, มุม, มุม R เป็นต้น
ตัวเครื่องเครื่องมือวัดภาพและคุณสมบัติการใช้งาน:
1. อุปกรณ์เคลื่อนที่ผ่านการออกแบบระบบส่งกำลังเพื่อให้ได้การเคลื่อนไหวที่เสถียรและรวดเร็ว
2. คอลัมน์และฐานทำจากโครงสร้างหินแกรนิตที่มีความแม่นยำสูงซึ่งมีความเสถียรและเชื่อถือได้
3. มาพร้อมกับซอฟต์แวร์การวัดแบบมัลติฟังก์ชั่น SBK-E เพื่อตอบสนองความต้องการการวัดที่แตกต่างกัน
4. สามารถนำเข้าไฟล์ DXF เพื่อการตรวจจับที่รวดเร็ว
5. ข้อมูลการวัดสามารถนำเข้าไปยัง Word, Excel และ AutoCAD
6. ฟังก์ชั่นเอาต์พุตกราฟิกและง่ายต่อการแสดงผลการทดสอบ
7. คู่มือลูกกลิ้งกากบาทความแม่นยำแกน XY เพื่อให้มั่นใจถึงความแม่นยำของเครื่องจักรและอายุการใช้งาน
8. แกน Z ใช้รางนำทางเชิงเส้นสีเงินเพื่อให้แน่ใจว่าโฟกัสแกน Z มีความเสถียรและแก้ไขโฟกัสรองและความแม่นยำในการวัดภาพ
9. เลนส์ความละเอียดสูงและ CCD ความละเอียดสูงสำหรับการวัดผลิตภัณฑ์ที่มีความละเอียดสูง
10. เลนส์ตำแหน่งการ์ดขั้นสูงของอุตสาหกรรม ง่ายต่อการเปลี่ยนการขยาย
ข้อมูลจำเพาะ:
| แบบอย่าง | คู่มือ GSKA-1510 | GSKA-2010Manual | GSKA-3020คู่มือ | GSKA- 4030Manual |
| ขนาดหลัก | 700*560*850มม | 700*560*850มม | 850*600*900มม | 970*670*940มม |
| ขนาดแพลตฟอร์มโลหะ | 345*250มม | 345*250มม | 450*350มม | 650*350มม |
| ขนาดแท่นกระจก | 220*150มม | 220*150มม | 340*240มม | 480*370มม |
| จังหวะแรงกระตุ้นที่แท้จริง | 150*100*120มม | 200*100*130มม | 300*200*150มม | 400*300*150มม |
| น้ำหนัก | 130KG | 140KG | 200KG | 250KG |
| ด้านล่างเครื่อง | หินแกรนิต 00 ระดับ | |||
| ความแม่นยำเชิงเส้น | (3+L/75)µm | |||
| แสงพื้นผิว | วงแหวน LED สร้างแหล่งกำเนิดแสงเย็นที่สว่างเป็นพิเศษ (ปรับความสว่างได้) | |||
| โครงร่างส่องแสง | ไฟ LED ทรงกลมที่สว่างเป็นพิเศษ (ปรับความสว่างได้) | |||
| คำนวณ, ฟังก์ชันคำนวณ | ซอฟต์แวร์ระบบการวัดความแม่นยำ REICA 2.5D | |||
| กำลังวิเคราะห์ | 0.001มม | |||
| ทำซ้ำความแม่นยำ | 0.002มม | |||
| ซีซีดี | SONYchip1/3 CCD สี | |||
| ช่องมองภาพ | 0.5X (สามารถเลือก 1X,2x) | |||
| แก้ววัตถุ | ปัจจัยการขยาย 0.7X~4.5X 20X~120X | |||
| แหล่งจ่ายไฟ | AC90~264V 50/60Hz | |||
| โหลด | 30กก | |||
ตารางที่เสนอ: กำลังโหลด≥350KG;ขนาด (L*W*H): 1,000×600×500(มม.)
บริการของเรา:
มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพระดับพรีเมียมและบริการที่น่าพึงพอใจแก่ลูกค้าของเราเรามองการบริการหลังการขายด้วยความสำคัญที่สมควรได้รับ
หากคุณประสบปัญหา โปรดให้ความรู้ด้านผลิตภัณฑ์และประสบการณ์โดยรวมของเราเพื่อลดความไม่สะดวกของคุณ
เราให้การสนับสนุนการเริ่มต้นใช้งาน บริการตรวจวัด บำรุงรักษา ซ่อมแซม อัปเกรด และดัดแปลงเพิ่มเติมคุณสามารถพึ่งพาเราได้
เราอุทิศตนเองเพื่อให้การสนับสนุนด้านเทคนิคและบริการอย่างต่อเนื่อง รวมถึงแต่ไม่จำกัดเพียงสิ่งต่อไปนี้:
1. การควบคุมและปรับปรุงกระบวนการ
2. การฝึกอบรมและอัพเกรดเครื่องจักร
3. เครื่องจักร มาตรวิทยา การขายและบริการ
4. ผู้เชี่ยวชาญด้านการซ่อมแซมบำรุงรักษาและการตกแต่งใหม่
5. บริการให้คำปรึกษาและแนะนำ
6. การสนับสนุนทางเทคนิคออนไลน์
7. การฝึกอบรมนอกสถานที่และบริการหลังการขายโดยตัวแทนจำหน่ายของเราทั่วโลก
บริการสนับสนุนของเราส่วนใหญ่อยู่ที่ Profile Projector, Video Measuring System (VMS), Coordinate Measuring System (CMS), Tool Presetter, White Light Interferometer, Height Measuring Instrument, Linear Scale, Digital Readout, IC, Measuring Software
