รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | สถานที่กำเนิด: | ตงกวน ประเทศจีน |
|---|---|---|---|
| ช่วงชัก (X*Y*Z, มม.): | 300*200*150 | ขนาด(L)x(W)x(H): | 670 x 660 x 950 |
| กำลังขยายทั้งหมด: | 140-1400X | น้ำหนัก (กิโลกรัม): | 230 |
| วัตถุประสงค์: | 5X, 10X, 20X, 50X | ความแม่นยำ: | เช่น y ≤ (2.5+L/200)μm |
| แสงสูง: | ระบบการวัดวิดีโอ,ระบบการวัดด้วยภาพ |
||

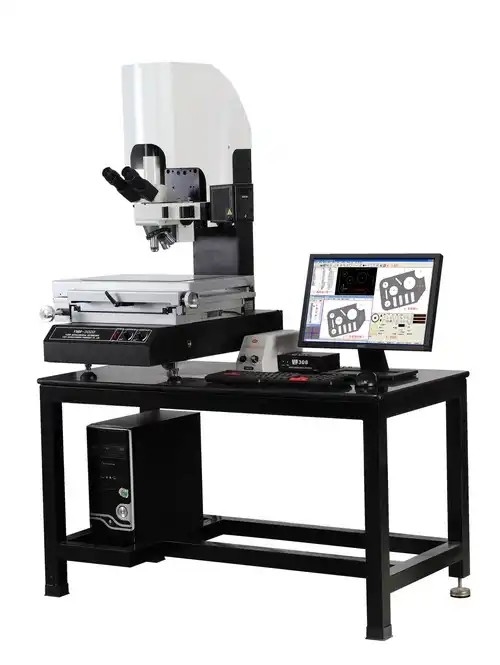

เครื่องวัดวิดีโอดิจิตอลที่ผ่านการรับรอง CE กำลังขยายสูงสุด 2800
การนำเสนอผลิตภัณฑ์:
เครื่องวัดวิดีโอดิจิตอลซีรีส์ GSA-23J เป็นการวิจัยและพัฒนาใหม่ของบริษัทของเราเกี่ยวกับเครื่องมือวัดอุตสาหกรรมระดับไมครอนอัตราสูงเมื่อรวมกับเทคโนโลยีการตรวจจับด้วยกล้องจุลทรรศน์อันทรงพลัง จึงถูกนำมาใช้อย่างแพร่หลายในด้านต่อไปนี้:1.ใช้เป็นกล้องจุลทรรศน์สังเกตการณ์, ใช้วิธีเปรียบเทียบเพื่อทดสอบผิวสำเร็จของชิ้นงาน, การระบุตัวอย่างแร่โลหะ, การทดสอบการพิมพ์ด้วยภาพถ่าย, การตรวจสอบเส้นใยสิ่งทอ เป็นต้น 2. วัดความยาวด้วยพิกัดคาร์ทีเซียนเช่นระยะพิทช์ระยะพิทช์, ระยะพื้นผิวฐาน, ระยะเส้น, ความกว้างของเส้น, ความกว้างของช่อง, ความกว้างของตะเข็บ, เส้นผ่านศูนย์กลางรูทะลุ3, การวัดมุม เช่น หน้าปัด, แม่แบบ, มาตรวัด, ดอกสว่าน และส่วนที่ซับซ้อนทางโครงสร้างอื่นๆ ของการวัดมุม4.GSA-23J ซีรี่ส์เครื่องวัดวิดีโอดิจิตอลเป็นเครื่องมือวัดอุตสาหกรรมระดับไมครอนอัตราสูงที่พัฒนาขึ้นใหม่โดยบริษัทของเราเมื่อรวมกับเทคโนโลยีการตรวจจับด้วยกล้องจุลทรรศน์อันทรงพลัง จึงถูกนำมาใช้อย่างแพร่หลายในด้านต่อไปนี้:1.ใช้เป็นกล้องจุลทรรศน์สังเกตการณ์, ใช้วิธีเปรียบเทียบเพื่อทดสอบผิวสำเร็จของชิ้นงาน, การระบุตัวอย่างแร่โลหะ, การทดสอบการพิมพ์ด้วยภาพถ่าย, การตรวจสอบเส้นใยสิ่งทอ เป็นต้น 2. วัดความยาวด้วยพิกัดคาร์ทีเซียนเช่นระยะพิทช์ระยะพิทช์, ระยะพื้นผิวฐาน, ระยะเส้น, ความกว้างของเส้น, ความกว้างของช่อง, ความกว้างของตะเข็บ, เส้นผ่านศูนย์กลางรูทะลุ3, การวัดมุม เช่น หน้าปัด, แม่แบบ, มาตรวัด, ดอกสว่าน และส่วนที่ซับซ้อนทางโครงสร้างอื่นๆ ของการวัดมุม4. ด้วยพีซีและซอฟต์แวร์การวัดที่ทรงพลัง ไม่เพียงแต่มีกล้องจุลทรรศน์เท่านั้น แต่ยังมีระบบการตรวจวัดด้วยสายตาอีกด้วย จึงสามารถจัดการข้อมูลการวัดอย่างมืออาชีพได้ด้วยพีซีและซอฟต์แวร์การวัดที่ทรงพลัง ไม่เพียงแต่กล้องจุลทรรศน์เท่านั้น แต่ยังรวมถึงระบบการวัดด้วยภาพด้วย สามารถจัดการข้อมูลการวัดได้อย่างมืออาชีพ
| แบบอย่าง | GSA-23J | GSA-24J | GSA-25J | ||
| ช่วงชัก (X*Y*Z, มม.) | 300*200*150 | 400*300*150 | 500*400*150 | ||
| โหลดความจุ | ประมาณ15 กก | ประมาณ20 กก | ประมาณ30 กก | ||
| ขนาด (L * W * H, มม.) | 670 x 660 x 950 | 720*950*1020 | 800*1040*1020 | ||
| น้ำหนักเครื่อง (กก.) | 230 | 315 | 500 | ||
| ความแม่นยำ E1* | เช่น y ≤ (2.5+L/200)μm | ||||
| ความแม่นยำ E2* | Exy ≤ (3.5+L/300)μm | ||||
| ปณิธาน | 0.5 มม | ||||
|
กล้องจุลทรรศน์ กล้อง |
กล้อง CCD สี 1.3 MP | ||||
| ระบบแสง | ระบบออปติคัลที่แก้ไขแบบอินฟินิตี้ | ||||
| ช่องมองภาพ | WF/ 10X(Ø22มม.) | ||||
| วัตถุประสงค์ | มาตรฐาน | ไม่จำเป็น | |||
| PL 5X,10X,20X,50X | พีแอล L100X | ||||
| ผ้าปิดจมูก | แป้นจมูก 5 ข้างแบบฝังเพื่อความสว่าง | ||||
|
ระบบโฟกัส |
การปรับหยาบและละเอียดแบบโคแอกเชียล ระยะการปรับ ระยะหยาบ 32 มม. ความแม่นยำของการปรับแบบละเอียด: 0.002 มม. พร้อมอุปกรณ์ปรับความตึงเพื่อป้องกันการลื่นไถล | ||||
|
ระบบไฟส่องสว่าง |
ฮาโลเจน 6V 30W / 12V 50W และปรับความสว่างได้ | ||||
| ไดอะแฟรมฟิลด์ในตัว ไดอะแฟรมรูรับแสง และโพลาไรเซอร์แบบดึง | |||||
| ติดตั้งกระจกฝ้า ฟิลเตอร์ เหลือง/เขียว/น้ำเงิน | |||||
| การขยายวิดีโอ | 140~1400x(กล้อง CCD วัตถุประสงค์* 1/2'') | ||||
| ขีดจำกัดความสูงของชิ้นงาน | 150มม | ||||
| พาวเวอร์ซัพพลาย | ไฟฟ้ากระแสสลับ 110V/60Hz, 220V/50Hz | ||||
