ระบบการวัดด้วยภาพที่มีความแม่นยำสูงสำหรับการวัดความแม่นยำของมิติผลิตภัณฑ์

ระบบการวัดด้วยภาพที่มีความแม่นยำสูงสำหรับการวัดความแม่นยำของมิติผลิตภัณฑ์

การนำเสนอผลิตภัณฑ์:

เครื่องวัดด้วยภาพเป็นเครื่องมือที่ใช้ในการวัดขนาดทางกายภาพได้อย่างแม่นยำ โดยมีความแม่นยำสูงถึงไมโครเมตรเป็นเครื่องมือวัดทางแสงที่ใช้กล้องถ่ายภาพชิ้นงาน วิเคราะห์พิกเซลภาพ และคำนวณขนาดสองมิติโดยใช้ซอฟต์แวร์การวัด

เครื่องวัดภาพซีรีส์ GSK เป็นรุ่นยอดนิยมที่ออกแบบและพัฒนาโดยบริษัทของเราสำหรับการใช้งานการวัดสองมิติที่แม่นยำและผู้ใช้ปลายทางในอุตสาหกรรมต่างๆ เช่น แม่พิมพ์ อิเล็กทรอนิกส์ เซมิคอนดักเตอร์ การฉีดขึ้นรูป ผลิตภัณฑ์ 3C การแพทย์ การบิน ฯลฯ เป็นเครื่องมือสำคัญที่ใช้ในกระบวนการควบคุมคุณภาพของผลิตภัณฑ์ของคุณ เพื่อให้มั่นใจถึงความถูกต้องของมิติของผลิตภัณฑ์ของคุณ และทำให้สามารถแข่งขันได้มากขึ้น

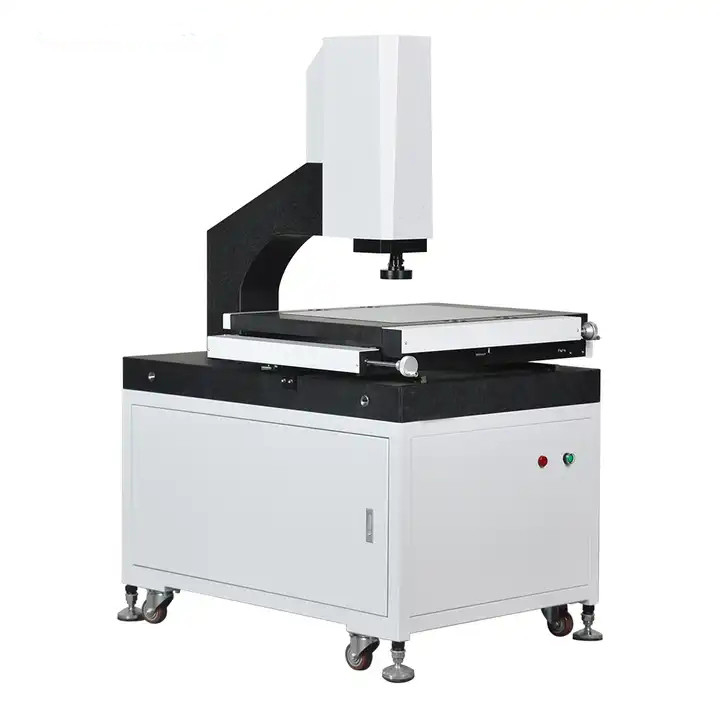

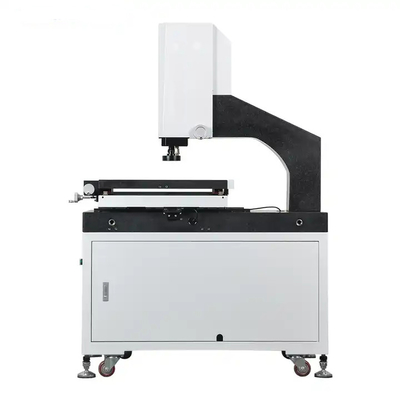

รุ่น GSA-T56 เป็นรุ่นที่ใช้บ่อยที่สุดสำหรับการผลิตชิ้นส่วนที่มีความแม่นยำในโรงงานส่วนใหญ่เหมาะสำหรับการตรวจวัดตัวอย่างในปริมาณน้อยการควบคุมแบบแมนนวล 3 แกนพร้อมซอฟต์แวร์ที่ใช้งานง่ายช่วยให้ผู้ปฏิบัติงานสามารถจัดการและใช้งานเครื่องได้ในระยะเวลาอันสั้น

ลักษณะ:

ใช้หินแกรนิตที่มีความแม่นยำสูงและมั่นคงเป็นฐานและเสา เซ็นเซอร์เชิงเส้นความละเอียดสูง 0.0005 มม. 3 แกน

---- ตรวจสอบประสิทธิภาพและความแม่นยำสูงของแต่ละเครื่อง

การใช้รางนำทางเชิงเส้น HIWIN และรางนำทางเชิงเส้นที่มีความแม่นยำสูง รวมกับโต๊ะอลูมิเนียมและการรักษาพื้นผิวแบบฮาร์ดอะโนไดซ์

---- ให้ประสิทธิภาพไดนามิกสูงและการใช้วงจรชีวิตที่ยาวนานของเครื่อง

การใช้กล่องควบคุมหลักแบบรวมที่พัฒนาขึ้นใหม่ของบริษัทสำหรับสเกลเชิงเส้น การควบคุมแสง และการส่งสัญญาณโพรบแบบสัมผัส

---- ตรวจสอบให้แน่ใจว่าเดินสายและบำรุงรักษาได้ง่ายเพิ่มความเสถียรของเครื่องอย่างมาก

ไฟ LED คอนทัวร์ที่ตั้งโปรแกรมได้พร้อมเส้นทางแสงคู่ขนานเพื่อหลีกเลี่ยงการเสียรูป

---- ตรวจสอบความถูกต้องของการวัด

ซอฟต์แวร์ 8 ส่วนควบคุมไฟกลม LED ให้มุมแสงและความสว่างที่หลากหลาย

---- เหมาะสำหรับชิ้นส่วนที่มีรูปร่างและวัสดุต่างกัน

พารามิเตอร์การส่องสว่างสามารถบันทึกได้ในโปรแกรมการวัดชิ้นส่วน และผู้ใช้ไม่จำเป็นต้องปรับค่าเหล่านี้ในระหว่างกระบวนการวัด

---- ใช้งานง่ายและสะดวก



แนวทางเชิงเส้น HIWIN





สเตจงานอลูมิเนียมและฮาร์ดอโนไดซ์









กล่องควบคุมหลักแบบรวม

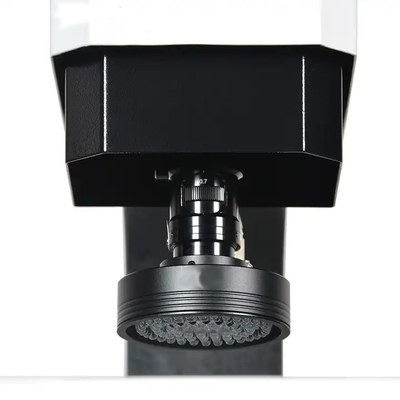

กลุ่มไฟ LED ขนานแบบมัลติฟังก์ชั่น



.



สเกลเชิงเส้นความละเอียด 3 แกน 0.5um





กล้อง CCD ความละเอียดสูงระดับอุตสาหกรรม





แบบอย่าง		GSA-T56	GSA-T57	GSA-T58	GSA-T59
ขนาด (มม.) (ยาว×กว้าง×สูง)		550*540*930	600*740*980	700*840*980	800*940*980
ช่วงการวัด(มม.)(X×Y×Z)		200*100*150	300*200*200	400*300*200	500*400*200
ความแม่นยำในการวัด(μm)		2.5+ลิตร/100			3.0+ลิตร/100
ความสามารถในการทำซ้ำ (μm)		2.5			3
น้ำหนัก (กิโลกรัม)		140	190	240	290
รูปภาพและการวัด	กล้อง	กล้อง CCD ความละเอียดสูงระดับอุตสาหกรรม
	เลนส์	เลนส์ซูมแบบมีรอยบุบด้วยมือ 0.7~4.5X พร้อมความสามารถในการทำซ้ำสูง
	กำลังขยาย	18~195 X
	สาขาดู	8.1 มม. ~ 1.3 มม
	ระยะทำการ	80 มม
ความละเอียดสเกลเชิงเส้น		0.5μm (0.1μm ตัวเลือก)
ระบบขับเคลื่อน		X / Y / Z การควบคุมด้วยตนเอง
ไฟส่องสว่าง		ไฟ LED ที่ตั้งโปรแกรมได้ 8 ส่วน / ไฟพื้นผิววงแหวนส่วนเดียว, ไฟ LED คอนทัวร์แบบขนาน







รองรับอุปกรณ์เสริมภายนอกได้หลากหลาย
