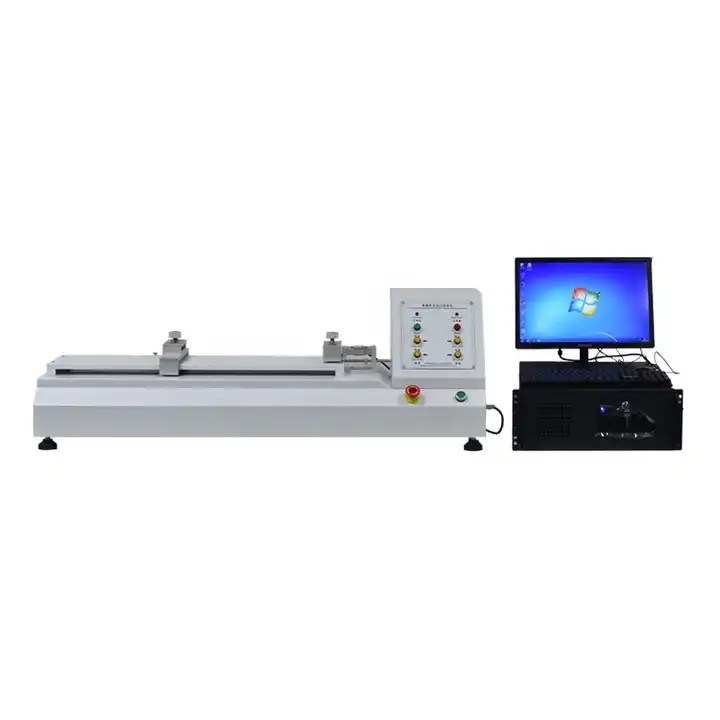

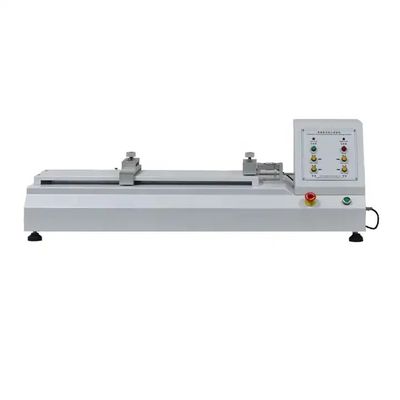

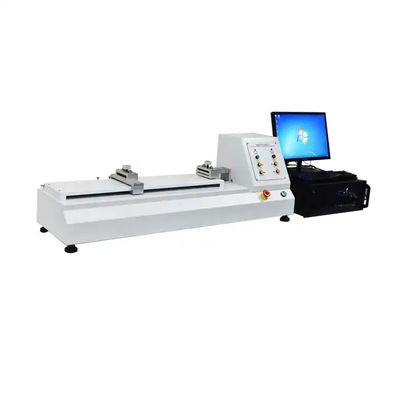

เครื่องทดสอบแรงดึงแนวนอนคอมพิวเตอร์ 10-500KN Ball Screw Drive

1. ไฟแสดงสถานะ: เปิดเครื่อง, เปิดไฟแสดงสถานะ, ปิดเครื่อง, ปิดไฟแสดงสถานะ

2. ปุ่มหยุดฉุกเฉิน: ในสถานะฉุกเฉิน กดปุ่มนี้เพื่อหยุดการทำงานของเซอร์โว

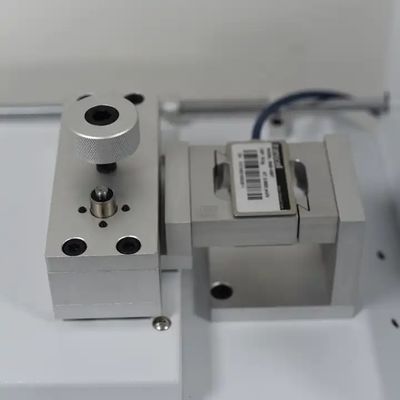

3. เซ็นเซอร์ค่าแรง

4. ฟิกซ์เจอร์ทดสอบ: ใช้สำหรับจับยึดตัวอย่างทดสอบ สามารถเปลี่ยนได้ตามข้อกำหนดการทดสอบ

5. การปรับขีด จำกัด : อุปกรณ์ควบคุมการเลื่อนซ้ายและขวาป้องกันอุปกรณ์และเซ็นเซอร์เสียหาย

6. ขีด จำกัด ซ้าย: ฟิกซ์เจอร์ทดสอบเคลื่อนที่ไปทางซ้ายสูงสุดเพื่อป้องกันไม่ให้อุปกรณ์และเซ็นเซอร์เสียหาย

7. ขีด จำกัด ด้านขวา: ฟิกซ์เจอร์ทดสอบเคลื่อนที่ไปทางขวาสูงสุด

8. กล่องควบคุมระบบทดสอบ: มีอุปกรณ์เมนบอร์ด ไดรเวอร์มอเตอร์ สวิตช์แอร์ และอุปกรณ์ป้องกันความปลอดภัยอื่นๆ(ห้ามเด็ดขาด)

9. การควบคุมคอมพิวเตอร์: โฮสต์คอมพิวเตอร์, จอภาพ, แป้นพิมพ์, เมาส์ใช้สำหรับควบคุมอุปกรณ์และแสดงข้อมูลการทดสอบและเส้นโค้ง

10. ไฟแสดงขีด จำกัด ด้านซ้าย: เมื่ออุปกรณ์เคลื่อนที่ไปที่ขีด จำกัด ด้านซ้าย ไฟนี้จะสว่างขึ้นและเครื่องจะหยุดหรือวิ่งไปทางขวาซ้ำ ๆ

11. ไฟแสดงขีด จำกัด ด้านขวา: เมื่ออุปกรณ์เคลื่อนที่ไปทางขวาไฟนี้จะสว่างขึ้นและเครื่องจะหยุดหรือวิ่งไปทางซ้ายซ้ำ ๆ

12. ปุ่มเริ่ม: เมื่ออุปกรณ์หยุดทำงานหรือหยุดทำงานชั่วคราว จะต้องทำการทดสอบใหม่อีกครั้งกดปุ่มสตาร์ทเครื่องจะทำงานตามปกติ

13. ปุ่มหยุด: เมื่ออุปกรณ์กำลังทำงาน อุปกรณ์จำเป็นต้องหยุดชั่วคราวกดปุ่มหยุดชั่วคราวเพื่อหยุดการทำงานของอุปกรณ์

14. เลื่อนซ้ายอย่างรวดเร็ว: เมื่ออุปกรณ์ถูกระงับ จำเป็นต้องเลื่อนฟิกซ์เจอร์ซ้ายไปทางซ้ายอย่างรวดเร็วกดปุ่มเลื่อนซ้ายอย่างรวดเร็ว และตัวยึดด้านซ้ายจะเลื่อนไปทางซ้ายอย่างรวดเร็ว

15. การเลื่อนไปทางขวาอย่างรวดเร็ว: เมื่ออุปกรณ์ถูกระงับ จำเป็นต้องเลื่อนฟิกซ์เจอร์ด้านซ้ายไปทางขวาอย่างรวดเร็วกดปุ่ม Shift ขวาอย่างรวดเร็วค้างไว้ และฟิกซ์เจอร์ด้านซ้ายจะเลื่อนไปทางขวาอย่างรวดเร็ว

16. ไปทางซ้ายช้าๆ: เมื่ออุปกรณ์หยุดชั่วคราว จำเป็นต้องเลื่อนฟิกซ์เจอร์ด้านซ้ายไปทางซ้ายช้าๆ และกดไปทางซ้าย!เลื่อนปุ่มช้าๆ ตัวยึดด้านซ้ายจะเลื่อนไปทางซ้ายช้าๆ ปล่อยนิ้วจะหยุดเคลื่อนไหวทันที

17. ขวาช้า: เมื่ออุปกรณ์ถูกระงับ จำเป็นต้องเลื่อนฟิกซ์เจอร์ซ้ายไปทางขวาช้าๆ กดปุ่มช้าขวาค้างไว้ ฟิกซ์เจอร์ซ้ายจะเลื่อนไปทางขวาช้าๆ ปล่อยนิ้วจะหยุดเคลื่อนไหวทันที
