รายละเอียดสินค้า:
|
| แรงบิดสูงสุด: | 100 น. | ความชื้นในการทำงาน: | ≤85% RH |
|---|---|---|---|
| แรงบิดเอาต์พุตที่กำหนด (Nm): | ≤16 | แรงบิด: | 2.4-120Kgf.cm |
| ความเร็ว (รอบต่อนาที): | 1.6-1620RPM | กระแสไฟต่อเนื่อง (A): | 0.01-1A |
| แสงสูง: | มอเตอร์เกียร์ DC แบบไร้แปรงถ่าน 86 มม.,มอเตอร์เกียร์ DC แบบไร้แปรงถ่าน 3000 รอบต่อนาที,มอเตอร์เกียร์แบบไม่มีแปรง Nema34 |
||

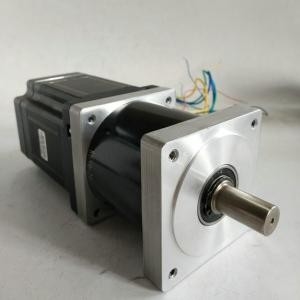

Nema 34 86 มม. เส้นผ่านศูนย์กลาง 3000 รอบต่อนาทีมอเตอร์เกียร์ DC แบบไม่มีแปรง 48v 500w
ข้อดีของมอเตอร์ BLDC:
มอเตอร์ BLDC ที่มีสามขดบนสเตเตอร์จะมีสายไฟหกเส้น (สองขดต่อขด) ต่อจากขดเหล่านี้ในการใช้งานส่วนใหญ่ สายไฟสามเส้นเหล่านี้จะเชื่อมต่อภายใน โดยสายไฟที่เหลืออีกสามเส้นต่อออกจากตัวมอเตอร์ (ตรงกันข้ามกับสายไฟสองเส้นที่ต่อจากมอเตอร์แบบแปรงถ่านที่อธิบายไว้ก่อนหน้านี้)การเดินสายในกล่องมอเตอร์ BLDC นั้นซับซ้อนกว่าการต่อขั้วบวกและขั้วลบของเซลล์พลังงานเพียงอย่างเดียวเราจะดูอย่างใกล้ชิดมากขึ้นว่ามอเตอร์เหล่านี้ทำงานอย่างไรในช่วงที่สองของซีรีส์นี้ด้านล่าง เราสรุปโดยดูข้อดีของมอเตอร์ BLDC
ข้อได้เปรียบที่สำคัญประการหนึ่งคือประสิทธิภาพ เนื่องจากมอเตอร์เหล่านี้สามารถควบคุมได้อย่างต่อเนื่องที่แรงหมุนสูงสุด (แรงบิด)ในทางตรงกันข้าม มอเตอร์แบบขัดเงาจะเข้าถึงแรงบิดสูงสุดที่บางจุดในการหมุนเท่านั้นเพื่อให้มอเตอร์แบบไร้แปรงถ่านให้แรงบิดเท่ากันกับรุ่นไร้แปรงถ่าน จะต้องใช้แม่เหล็กขนาดใหญ่กว่านี่คือเหตุผลที่แม้แต่มอเตอร์ BLDC ขนาดเล็กก็สามารถให้พลังงานได้มาก
ข้อดีประการที่สองที่เกี่ยวข้องกับข้อแรกคือความสามารถในการควบคุมสามารถควบคุมมอเตอร์ BLDC ได้โดยใช้กลไกป้อนกลับ เพื่อส่งแรงบิดและความเร็วการหมุนที่ต้องการอย่างแม่นยำการควบคุมที่แม่นยำช่วยลดการใช้พลังงานและการสร้างความร้อน และในกรณีที่มอเตอร์ใช้พลังงานจากแบตเตอรี่ อายุการใช้งานของแบตเตอรี่จะยาวนานขึ้น
นอกจากนี้ มอเตอร์ BLDC ยังให้ความทนทานสูงและการเกิดสัญญาณรบกวนทางไฟฟ้าต่ำ เนื่องจากไม่มีแปรงด้วยมอเตอร์แบบแปรงถ่าน แปรงและตัวสับเปลี่ยนจะสึกหรอเนื่องจากการสัมผัสที่เคลื่อนที่อย่างต่อเนื่อง และยังทำให้เกิดประกายไฟเมื่อมีการสัมผัสกันโดยเฉพาะอย่างยิ่ง สัญญาณรบกวนทางไฟฟ้าเป็นผลมาจากประกายไฟที่รุนแรงซึ่งมักเกิดขึ้นบริเวณที่แปรงถ่านผ่านช่องว่างในตัวสับเปลี่ยนนี่คือเหตุผลที่มอเตอร์ BLDC มักถูกพิจารณาว่าดีกว่าในการใช้งานที่ต้องหลีกเลี่ยงสัญญาณรบกวนทางไฟฟ้า
พารามิเตอร์หลักที่ใช้อ้างอิงในการเลือกมอเตอร์ DC แบบไร้แปรงถ่านมีดังนี้:
...แรงบิดสูงสุด: สามารถรับได้โดยการเพิ่มแรงบิดโหลด โมเมนต์ความเฉื่อยและแรงเสียดทานนอกจากนี้ ปัจจัยเพิ่มเติม เช่น แรงต้านอากาศของช่องว่างอากาศจะส่งผลต่อแรงบิดสูงสุด
แรงบิดโมดูลัสสี่เหลี่ยม: สามารถประมาณได้ว่าเป็นแรงบิดเอาต์พุตต่อเนื่องที่จำเป็นสำหรับการใช้งานจริง โดยพิจารณาจากปัจจัยหลายอย่าง: แรงบิดสูงสุด แรงบิดโหลด โมเมนต์ความเฉื่อย การเร่งความเร็ว การชะลอตัว และเวลาทำงาน ฯลฯ
ความเร็ว: นี่คือความเร็วที่ต้องการ ซึ่งสามารถกำหนดได้ตามเส้นโค้งความเร็วรูปสี่เหลี่ยมคางหมูของมอเตอร์ โดยปกติแล้วควรเหลือขอบ 10% ในการคำนวณ
มอเตอร์ dc แบบไม่มีแปรง 86 มม.:
| รุ่น FL86BLS71-48V-30220B-3 | ||||||
| ข้อมูลจำเพาะ | หน่วย | 86BLS58 | 86BLS71 | 86BLS84 | 86BLS98 | 86BLS125 |
| จำนวนเฟส | เฟส | 3 | ||||
| จำนวนเสา | เสา | 8 | ||||
| พิกัดแรงดันไฟฟ้า | วี.ดี.ซี | 48 | ||||
| ความเร็วสูงสุด | รอบต่อนาที | 3000 | ||||
| จัดอันดับแรงบิด | นิวตันเมตร | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| จัดอันดับปัจจุบัน | แอมป์ | 3 | 6.3 | 9 | 11.5 | 18 |
| กำลังไฟ | ว | 110 | 220 | 330 | 440 | 660 |
| แรงบิดสูงสุด | นิวตันเมตร | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| กระแสสูงสุด | แอมป์ | 9 | 19 | 27 | 35 | 54 |
| กลับ EMF | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| ค่าคงที่ของแรงบิด | นิวตันเมตร/เอ | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| ความเฉื่อยของโรเตอร์ | gc㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| ความยาวลำตัว | มม | 71 | 84.5 | 98 | 111.5 | 138.5 |
| น้ำหนัก | กิโลกรัม | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| เซ็นเซอร์ | ฮันนี่เวลล์ | |||||
| ชั้นฉนวน | ข | |||||
| ระดับการป้องกัน | IP30 | |||||
| อุณหภูมิในการจัดเก็บ | -25～+70℃ | |||||
| อุณหภูมิในการทำงาน | -15～+50℃ | |||||
| ความชื้นในการทำงาน | ≤85% ความชื้นสัมพัทธ์ | |||||
| สภาพแวดล้อมในการทำงาน | กลางแจ้ง (ไม่มีแสงแดดส่องถึงโดยตรง), ไม่มีก๊าซกัดกร่อน, ไม่มีก๊าซไวไฟ, ไม่มีละอองน้ำมัน, ไม่มีฝุ่น | |||||
| ระดับความสูง | 1,000 ม. หรือน้อยกว่า | |||||
ข้อกำหนดทางไฟฟ้าของกระปุกเกียร์:
| อัตราส่วนลด | 4 | 5 | 10 | 16 | 20 | 25 | 40 | 50 | 100 |
| จำนวนเกียร์ | 1 | 3 | |||||||
| ประสิทธิภาพการส่งผ่าน | 91% | 82% | |||||||
| พิกัดแรงบิด | 50 นิวตันเมตร | 80 นิวตันเมตร | |||||||
| แรงบิดสูงสุด | 100 นิวตันเมตร | 160 นิวตันเมตร | |||||||
| ความยาว L2(มิลลิเมตร) | 75 | 90 |
|||||||
ข้อมูลจำเพาะของมอเตอร์ JK57BLS:
| แบบอย่าง | ||||||
| ข้อมูลจำเพาะ | หน่วย | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| จำนวนเฟส | เฟส | 3 | ||||
| จำนวนเสา | เสา | 4 | ||||
| พิกัดแรงดันไฟฟ้า | วี.ดี.ซี | 36 | ||||
| ความเร็วสูงสุด | รอบต่อนาที | 4000 | ||||
| จัดอันดับแรงบิด | นิวตันเมตร | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| จัดอันดับปัจจุบัน | แอมป์ | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| กำลังไฟ | ว | 23 | 46 | 92 | 138 | 184 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.16 น | 0.33 | 0.66 | 1 | 1.32 |
| กระแสสูงสุด | แอมป์ | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| กลับ EMF | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| ค่าคงที่ของแรงบิด | นิวตันเมตร/เอ | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| ความเฉื่อยของโรเตอร์ | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| ความยาวลำตัว | มม | 37 | 47 | 67 | 87 | 107 |
| น้ำหนัก | กิโลกรัม | 0.33 | 0.44 | 0.75 | 1 | 1.25 น |
| เซ็นเซอร์ | ฮันนี่เวลล์ | |||||
| ชั้นฉนวน | ข | |||||
| ระดับการป้องกัน | IP30 | |||||
| อุณหภูมิในการจัดเก็บ | -25～+70℃ | |||||
| อุณหภูมิในการทำงาน | -15～+50℃ | |||||
| ความชื้นในการทำงาน | ≤85% ความชื้นสัมพัทธ์ | |||||
| สภาพแวดล้อมในการทำงาน | กลางแจ้ง (ห้ามโดนแสงแดดโดยตรง) ไม่มีก๊าซกัดกร่อน ไม่มีก๊าซไวไฟ ไม่มีละอองน้ำมัน ไม่มีฝุ่น | |||||
| ระดับความสูง | ไม่เกิน 1,000 เมตร |
|||||
มักจะถามคำถาม:
ถาม: ผลิตภัณฑ์หลักของคุณคืออะไร
ตอบ: ปัจจุบันเราผลิตมอเตอร์ DC แบบแปรงถ่าน, มอเตอร์เกียร์ DC แบบแปรงถ่าน, มอเตอร์เกียร์ DC ดาวเคราะห์, มอเตอร์ DC แบบไร้แปรงถ่าน, สเต็ปเปอร์มอเตอร์, มอเตอร์ AC และกระปุกเกียร์ดาวเคราะห์ที่มีความแม่นยำสูงคุณสามารถดูข้อมูลจำเพาะของมอเตอร์ข้างต้นได้จากเว็บไซต์ของเรา และคุณสามารถส่งอีเมลถึงเราเพื่อแนะนำมอเตอร์ที่จำเป็นตามข้อกำหนดของคุณ
ถาม: วิธีการเลือกมอเตอร์ที่เหมาะสม
ตอบ: หากคุณมีรูปภาพหรือภาพวาดของมอเตอร์เพื่อแสดงให้เราเห็น หรือหากคุณมีข้อมูลจำเพาะโดยละเอียด เช่น แรงดันไฟฟ้า ความเร็ว แรงบิด ขนาดมอเตอร์ โหมดการทำงานของมอเตอร์ อายุการใช้งานที่ต้องการ และระดับเสียง โปรดแจ้งให้เราทราบ ที่เราสามารถแนะนำมอเตอร์ที่เหมาะสมตามความต้องการของคุณได้
ถาม: คุณมีบริการแบบกำหนดเองสำหรับมอเตอร์มาตรฐานของคุณหรือไม่?
ตอบ: ได้ เราสามารถปรับแต่งตามความต้องการของคุณสำหรับแรงดันไฟฟ้า ความเร็ว แรงบิด และขนาด/รูปร่างของเพลาหากคุณต้องการบัดกรีสายไฟ/สายเคเบิลเพิ่มเติมเข้ากับขั้วต่อ หรือต้องการเพิ่มคอนเนคเตอร์ ตัวเก็บประจุ หรือ EMC เราก็สามารถผลิตได้เช่นกัน
ถาม: คุณมีบริการออกแบบมอเตอร์แยกต่างหากหรือไม่?
ตอบ: ใช่ เราต้องการออกแบบมอเตอร์แยกต่างหากสำหรับลูกค้า แต่อาจมีค่าใช้จ่ายในการพัฒนาแม่พิมพ์และต้นทุนการออกแบบ
ถาม: เวลาจัดส่งของคุณคืออะไร
ตอบ: โดยทั่วไปจะใช้เวลา 15-30 วันสำหรับผลิตภัณฑ์มาตรฐานปกติของเรา และนานกว่านั้นสำหรับผลิตภัณฑ์ที่กำหนดเองของเราแต่เรามีความยืดหยุ่นอย่างมากเกี่ยวกับเวลาในการจัดส่งซึ่งจะขึ้นอยู่กับคำสั่งซื้อเฉพาะ
