รายละเอียดสินค้า:
|
| ความต้านทานของฉนวน: | ต่ำสุด 100MΩ,500VDC | ความเป็นฉนวน: | 500VDC เป็นเวลาหนึ่งนาที |
|---|---|---|---|
| แรงบิดเอาต์พุตที่กำหนด (Nm): | ≤16 | แรงบิด: | 2.4-120Kgf.cm |
| ความเร็ว (รอบต่อนาที): | 1.6-1620RPM | กระแสไฟต่อเนื่อง (A): | 0.01-1A |
| แสงสูง: | มอเตอร์เกียร์ DC แบบไร้แปรงถ่าน 24V,มอเตอร์เกียร์ DC แบบไร้แปรงถ่าน 0.11N,มอเตอร์เกียร์แบบไม่มีแปรง OEM |
||

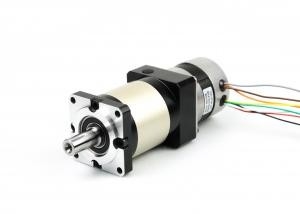

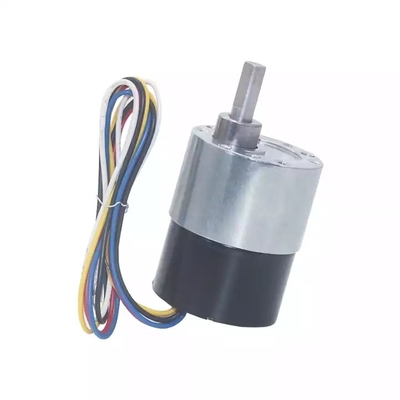

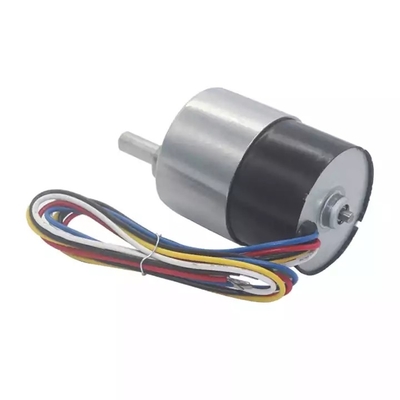

M 2500rpm 3 Phase Brushless DC Gear Motor Gearbox 24V 0.11N OEM
การควบคุมมาตรการตอบโต้การรั่วไหลของน้ำมันเกียร์:
1. ปรับปรุงฝาครอบระบายอากาศและตรวจสอบแผ่นปิดรู: แรงดันภายในของตัวลดมากกว่าแรงดันบรรยากาศภายนอกเป็นหนึ่งในสาเหตุหลักของการรั่วไหลของน้ำมันหากเราพยายามทำให้แรงดันภายในและภายนอกสมดุลกัน ก็จะสามารถป้องกันการรั่วซึมของน้ำมันได้แม้ว่าตัวลดขนาดจะมีฝาปิดระบายอากาศ แต่ช่องระบายอากาศมีขนาดเล็กเกินไป ซึ่งง่ายต่อการถูกปิดกั้นโดยถ่านหินและน้ำมันที่บดเป็นผงยิ่งไปกว่านั้น ทุกครั้งที่คุณเติมเชื้อเพลิง คุณควรเปิดแผ่นปิดของรูตรวจสอบ ซึ่งจะเพิ่มความเป็นไปได้ของการรั่วไหลของน้ำมันเมื่อเปิด ดังนั้นตำแหน่งที่ไม่รั่วแต่เดิมก็จะรั่วไหลไปด้วยด้วยเหตุนี้จึงมีการสร้างฝาปิดช่องระบายอากาศแบบถ้วยน้ำมัน และเปลี่ยนฝาปิดแบบบางดั้งเดิมของรูตรวจสอบเป็นความหนา 6 มม. และฝาปิดช่องระบายอากาศแบบถ้วยน้ำมันเครื่องเชื่อมเข้ากับแผ่นปิดเส้นผ่านศูนย์กลางของช่องระบายอากาศคือ 6 มม. ซึ่งสะดวกสำหรับการระบายอากาศและรับรู้ถึงแรงดันที่สม่ำเสมอนอกจากนี้ เมื่อเติมน้ำมัน น้ำมันจะถูกเติมจากถ้วยน้ำมันโดยไม่ต้องเปิดฝาปิดช่องตรวจสอบ ซึ่งช่วยลดโอกาสการรั่วไหลของน้ำมัน
2. การไหลอย่างอิสระ: เพื่อให้น้ำมันหล่อลื่นส่วนเกินที่โยนบนตลับลูกปืนโดยเกียร์ไม่สะสมที่ซีลเพลา น้ำมันหล่อลื่นส่วนเกินจะต้องไหลกลับไปที่บ่อน้ำมันในทิศทางที่แน่นอน นั่นคือเพื่อให้เกิดการไหลอย่างอิสระวิธีการเฉพาะคือการเปิดร่องไหลกลับของน้ำมันโดยเอียงไปที่เครื่องตรงกลางของตลับลูกปืน และเปิดช่องว่างที่ปากตรงของฝาครอบท้ายด้วยช่องว่างอยู่ตรงข้ามกับร่องไหลกลับของน้ำมัน เพื่อให้น้ำมันหล่อลื่นส่วนเกินไหลกลับไปที่บ่อน้ำมันผ่านช่องว่างและร่องไหลกลับของน้ำมัน
คุณสามารถเลือกประเภทมอเตอร์ด้านล่างเพื่อประกอบ JK Planetary Gearbox:
| ชุดมอเตอร์ | ขนาดมอเตอร์ | กำลังมอเตอร์ | ความเร็วรอบของมอเตอร์ |
| มอเตอร์กระแสตรงไร้แปรงถ่าน | เนมา17 | 26w | 4000rpm |
| 52.5w | |||
| 77.5w | |||
| 105w | |||
| เนมา23 | 23 ต | 4000rpm | |
| 46w | |||
| 92w | |||
| 138w | |||
| 184ว | |||
| เนมา24 | 94w | 3000rpm | |
| 188w | |||
| 283ว | |||
| 377w | |||
| ข้างต้นสำหรับผลิตภัณฑ์ตัวแทนเท่านั้น ผลิตภัณฑ์ของคำขอพิเศษสามารถทำตามคำขอของลูกค้า | |||
PLANETARY-GEARBOX สถานการณ์ทั่วไป:
| ซีรีส์ | เวที | อัตราส่วน | แบคแลช | ประสิทธิภาพ | เสียงรบกวน | โหลดคะแนน | โหลดสูงสุด |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15อาร์มิน | 96% | ≤40db | 12 นิวตันเมตร | 18 น |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25อาร์มิน | 92% | ≤40db | 20 นิวตันเมตร | 30 นิวตันเมตร | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15อาร์มิน | 96% | ≤45db | 20 นิวตันเมตร | 30 นิวตันเมตร |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25อาร์มิน | 92% | ≤45db | 40 นิวตันเมตร | 60 นิวตันเมตร |
ข้อกำหนดทั่วไปของมอเตอร์ bldc:
| สิ่งของ | ข้อมูลจำเพาะ |
| ประเภทที่คดเคี้ยว | ดาว |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา |
| เพลาหมด | 0.025มม |
| การเล่นแบบเรเดียล | 0.02mm＠450g |
| สิ้นสุดการเล่น | 0.08mm＠450g |
| แรงรัศมีสูงสุด | 75N ＠ 20 มม. จากหน้าแปลน |
| แรงตามแนวแกนสูงสุด | 15น |
| ชั้นฉนวนกันความร้อน | คลาสบี |
| ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที |
| ความต้านทานของฉนวน | ต่ำสุด 100MΩ,500VDC |
ข้อมูลจำเพาะของมอเตอร์ JK57BLS:
| แบบอย่าง | ||||||
| ข้อมูลจำเพาะ | หน่วย | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| จำนวนเฟส | เฟส | 3 | ||||
| จำนวนเสา | เสา | 4 | ||||
| พิกัดแรงดันไฟฟ้า | วี.ดี.ซี | 36 | ||||
| ความเร็วสูงสุด | รอบต่อนาที | 4000 | ||||
| จัดอันดับแรงบิด | นิวตันเมตร | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| จัดอันดับปัจจุบัน | แอมป์ | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| กำลังไฟ | ว | 23 | 46 | 92 | 138 | 184 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.16 น | 0.33 | 0.66 | 1 | 1.32 |
| กระแสสูงสุด | แอมป์ | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| กลับ EMF | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| ค่าคงที่ของแรงบิด | นิวตันเมตร/เอ | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| ความเฉื่อยของโรเตอร์ | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| ความยาวลำตัว | มม | 37 | 47 | 67 | 87 | 107 |
| น้ำหนัก | กิโลกรัม | 0.33 | 0.44 | 0.75 | 1 | 1.25 น |
| เซ็นเซอร์ | ฮันนี่เวลล์ | |||||
| ชั้นฉนวน | ข | |||||
| ระดับการป้องกัน | IP30 | |||||
| อุณหภูมิในการจัดเก็บ | -25～+70℃ | |||||
| อุณหภูมิในการทำงาน | -15～+50℃ | |||||
| ความชื้นในการทำงาน | ≤85% ความชื้นสัมพัทธ์ | |||||
| สภาพแวดล้อมในการทำงาน | กลางแจ้ง (ห้ามโดนแสงแดดโดยตรง) ไม่มีก๊าซกัดกร่อน ไม่มีก๊าซไวไฟ ไม่มีละอองน้ำมัน ไม่มีฝุ่น | |||||
| ระดับความสูง | ไม่เกิน 1,000 เมตร |
|||||
มักจะถามคำถาม:
ถาม: ผลิตภัณฑ์หลักของคุณคืออะไร
ตอบ: ปัจจุบันเราผลิตมอเตอร์ DC แบบแปรงถ่าน, มอเตอร์เกียร์ DC แบบแปรงถ่าน, มอเตอร์เกียร์ DC ดาวเคราะห์, มอเตอร์ DC แบบไร้แปรงถ่าน, สเต็ปเปอร์มอเตอร์, มอเตอร์ AC และกระปุกเกียร์ดาวเคราะห์ที่มีความแม่นยำสูงคุณสามารถดูข้อมูลจำเพาะของมอเตอร์ข้างต้นได้จากเว็บไซต์ของเรา และคุณสามารถส่งอีเมลถึงเราเพื่อแนะนำมอเตอร์ที่จำเป็นตามข้อกำหนดของคุณ
ถาม: วิธีการเลือกมอเตอร์ที่เหมาะสม
ตอบ: หากคุณมีรูปภาพหรือภาพวาดของมอเตอร์เพื่อแสดงให้เราเห็น หรือหากคุณมีข้อมูลจำเพาะโดยละเอียด เช่น แรงดันไฟฟ้า ความเร็ว แรงบิด ขนาดมอเตอร์ โหมดการทำงานของมอเตอร์ อายุการใช้งานที่ต้องการ และระดับเสียง โปรดแจ้งให้เราทราบ ที่เราสามารถแนะนำมอเตอร์ที่เหมาะสมตามความต้องการของคุณได้
ถาม: คุณมีบริการแบบกำหนดเองสำหรับมอเตอร์มาตรฐานของคุณหรือไม่?
ตอบ: ได้ เราสามารถปรับแต่งตามความต้องการของคุณสำหรับแรงดันไฟฟ้า ความเร็ว แรงบิด และขนาด/รูปร่างของเพลาหากคุณต้องการบัดกรีสายไฟ/สายเคเบิลเพิ่มเติมเข้ากับขั้วต่อ หรือต้องการเพิ่มคอนเนคเตอร์ ตัวเก็บประจุ หรือ EMC เราก็สามารถผลิตได้เช่นกัน
ถาม: คุณมีบริการออกแบบมอเตอร์แยกต่างหากหรือไม่?
ตอบ: ใช่ เราต้องการออกแบบมอเตอร์แยกต่างหากสำหรับลูกค้า แต่อาจมีค่าใช้จ่ายในการพัฒนาแม่พิมพ์และต้นทุนการออกแบบ
ถาม: เวลาจัดส่งของคุณคืออะไร
ตอบ: โดยทั่วไปจะใช้เวลา 15-30 วันสำหรับผลิตภัณฑ์มาตรฐานปกติของเรา และนานกว่านั้นสำหรับผลิตภัณฑ์ที่กำหนดเองของเราแต่เรามีความยืดหยุ่นอย่างมากเกี่ยวกับเวลาในการจัดส่งซึ่งจะขึ้นอยู่กับคำสั่งซื้อเฉพาะ
