รายละเอียดสินค้า:
|
| แรงบิดสูงสุด (NM): | 24 | อุณหภูมิในการทำงาน (℃): | -40~80 |
|---|---|---|---|
| แรงบิดเอาต์พุตที่กำหนด (Nm): | ≤16 | แรงบิด: | 2.4-120Kgf.cm |
| ความเร็ว (รอบต่อนาที): | 1.6-1620RPM | กระแสไฟต่อเนื่อง (A): | 0.01-1A |
| แสงสูง: | 1620RPM มอเตอร์เกียร์ไร้แปรงถ่าน,มอเตอร์เกียร์ดาวเคราะห์ไร้แปรงถ่าน,มอเตอร์เกียร์ดาวเคราะห์ไร้แปรงถ่าน 24V |
||

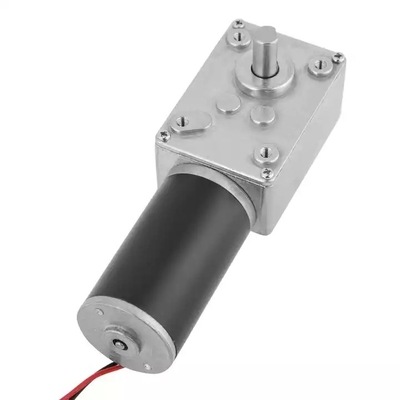

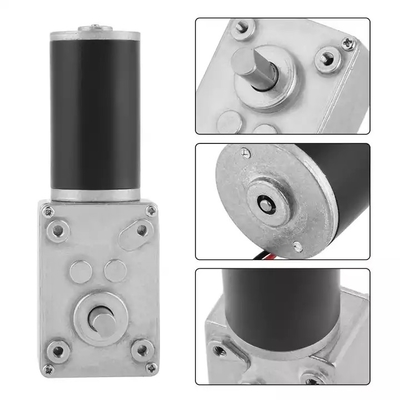

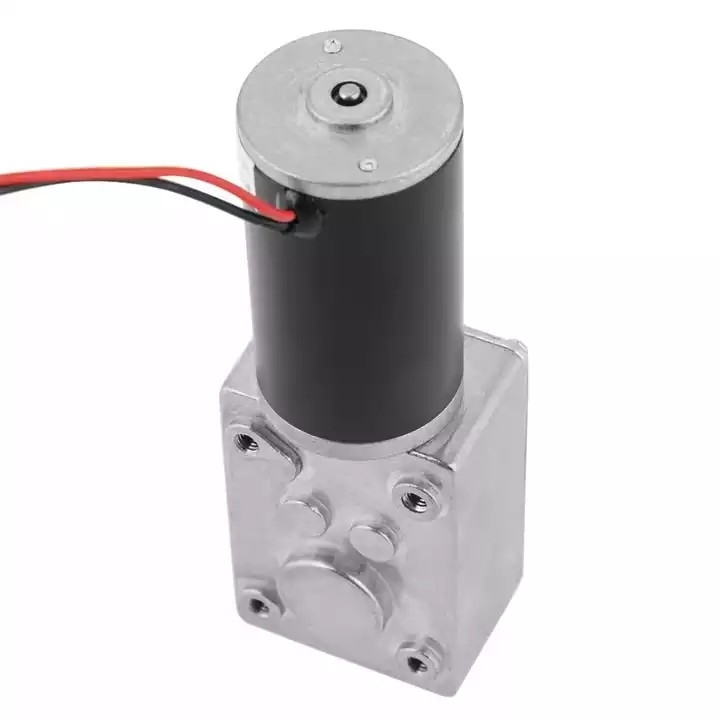

ตัวลดดาวเคราะห์ DC แบบไร้แปรงถ่าน 24V พร้อมกระปุกเกียร์ดาวเคราะห์ อุณหภูมิ -20°C ถึง +50°C
ลักษณะของ:
ตัวลดเฟืองตัวหนอนมีลักษณะเด่นคือฟังก์ชั่นล็อคตัวเองแบบย้อนกลับ สามารถมีอัตราการลดที่มากขึ้น เพลาอินพุตและเพลาขาออกไม่ได้อยู่บนแกนเดียวกัน และไม่ได้อยู่ในระนาบเดียวกันด้วยแต่ปริมาณทั่วไปมีขนาดใหญ่ ประสิทธิภาพการส่งไม่สูง ความแม่นยำไม่สูงไดรฟ์ฮาร์มอนิกของตัวลดฮาร์มอนิกคือการใช้ส่วนประกอบที่ยืดหยุ่นได้ซึ่งควบคุมการเปลี่ยนรูปยืดหยุ่นเพื่อถ่ายโอนการเคลื่อนไหวและกำลัง ปริมาตรน้อย ความแม่นยำสูง แต่ข้อเสียคืออายุการใช้งานของล้อที่ยืดหยุ่นมีจำกัด ทนต่อแรงกระแทก ความแข็งแกร่งและชิ้นส่วนโลหะที่ด้อยกว่าความเร็วอินพุตต้องไม่สูงเกินไปข้อดีของตัวลดดาวเคราะห์คือโครงสร้างที่ค่อนข้างกะทัดรัด การกวาดล้างกลับน้อย ความแม่นยำสูง อายุการใช้งานยาวนาน แรงบิดเอาต์พุตที่ได้รับการจัดอันดับสามารถทำได้ดีมากแต่มันแพงกว่านิดหน่อยตัวทดเกียร์มีลักษณะของปริมาตรน้อยและแรงบิดในการถ่ายโอนสูงเกียร์ทดได้รับการออกแบบและผลิตขึ้นบนพื้นฐานของระบบการรวมโมดูลมีชุดมอเตอร์รูปแบบการติดตั้งและโครงร่างโครงสร้างมากมายการจำแนกประเภทอัตราส่วนการส่งผ่านนั้นดีเพื่อให้ตรงกับสภาพการทำงานที่แตกต่างกันและตระหนักถึงการรวมระบบเครื่องกลไฟฟ้าประสิทธิภาพการส่งผ่านเกียร์ทดกำลังสูง ใช้พลังงานต่ำ ประสิทธิภาพที่เหนือกว่าCycloidal reducer เป็นรูปแบบการส่งสัญญาณชนิดหนึ่งโดยใช้หลักการส่งผ่านของดาวเคราะห์แบบเข็มฟันแบบ cycloidal เป็นอุปกรณ์ส่งสัญญาณในอุดมคติมีข้อดีมากมายใช้กันอย่างแพร่หลายและสามารถดำเนินการในเชิงบวกและเชิงลบ
ข้อดีของมอเตอร์ bldc 4000rpm:
มอเตอร์ BLDC ที่มีสามขดบนสเตเตอร์จะมีสายไฟหกเส้น (สองขดต่อขด) ที่ยื่นออกมาจากขดเหล่านี้ในการใช้งานส่วนใหญ่ สายไฟสามเส้นเหล่านี้จะเชื่อมต่อภายใน โดยสายไฟที่เหลืออีกสามเส้นต่อออกจากตัวมอเตอร์ (ตรงกันข้ามกับสายไฟสองเส้นที่ต่อจากมอเตอร์แบบแปรงถ่านที่อธิบายไว้ก่อนหน้านี้)การเดินสายในกล่องมอเตอร์ BLDC นั้นซับซ้อนกว่าการต่อขั้วบวกและขั้วลบของเซลล์พลังงานเพียงอย่างเดียวเราจะดูอย่างใกล้ชิดมากขึ้นว่ามอเตอร์เหล่านี้ทำงานอย่างไรในช่วงที่สองของซีรีส์นี้ด้านล่าง เราสรุปโดยดูข้อดีของมอเตอร์ BLDC
การใช้งานของมอเตอร์ไร้แปรงถ่าน:
เราคาดว่าจะเห็นมอเตอร์ BLDC ในการใช้งานที่หลากหลายขึ้นในอนาคตตัวอย่างเช่น อาจมีการใช้กันอย่างแพร่หลายในการขับเคลื่อนหุ่นยนต์บริการ ซึ่งเป็นหุ่นยนต์ขนาดเล็กที่ให้บริการในด้านอื่นๆ นอกเหนือจากการผลิตบางคนอาจคิดว่าสเต็ปเปอร์มอเตอร์จะเหมาะสมกว่าในการใช้งานประเภทนี้ ซึ่งสามารถใช้พัลส์เพื่อควบคุมตำแหน่งได้อย่างแม่นยำแต่มอเตอร์ BLDC เหมาะกับการควบคุมแรงมากกว่าและด้วยสเต็ปเปอร์มอเตอร์ การยึดตำแหน่งของโครงสร้าง เช่น แขนหุ่นยนต์ จะต้องใช้กระแสไฟฟ้าที่ค่อนข้างใหญ่และต่อเนื่องด้วยมอเตอร์ BLDC สิ่งที่จำเป็นต้องมีคือกระแสไฟฟ้าที่แปรผันตามแรงภายนอก ซึ่งช่วยให้สามารถควบคุมพลังงานได้อย่างมีประสิทธิภาพมากขึ้นนอกจากนี้ มอเตอร์ BLDC ยังอาจเข้ามาแทนที่มอเตอร์กระแสตรงแบบมีแปรงถ่านแบบธรรมดาในรถกอล์ฟและรถเข็นเคลื่อนที่อีกด้วยนอกจากประสิทธิภาพที่ดีขึ้นแล้ว มอเตอร์ BLDC ยังสามารถมอบการควบคุมที่แม่นยำยิ่งขึ้น ซึ่งจะช่วยยืดอายุแบตเตอรี่ให้ยาวนานขึ้น
มอเตอร์ BLDC ยังเหมาะสำหรับโดรนอีกด้วยความสามารถในการให้การควบคุมที่แม่นยำทำให้เหมาะอย่างยิ่งสำหรับโดรนหลายใบพัด ซึ่งทัศนคติของโดรนจะถูกควบคุมโดยการควบคุมความเร็วการหมุนของโรเตอร์แต่ละตัวอย่างแม่นยำ
ปรับแต่งมอเตอร์ไฟฟ้าไร้แปรงถ่าน:
1. ข้อกำหนดทั่วไปของมอเตอร์ bldc ขนาด 42 มม.:
| สิ่งของ | ค่า |
| การรับประกัน | 3เดือน-1ปี |
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | สกสค |
| หมายเลขรุ่น | มอเตอร์ดีซีไร้แปรงถ่านขนาด 42 มม |
| การใช้งาน | เรือ, รถยนต์, จักรยานไฟฟ้า, พัดลม, เครื่องใช้ในบ้าน, เครื่องสำอาง, SMART HOME |
| การรับรอง | CE, RoHS |
| แรงบิด | 0.56Nm |
| คุณสมบัติการป้องกัน | กันน้ำ |
| ความเร็ว (รอบต่อนาที) | 4000 รอบต่อนาที |
| รูปร่าง | สี่เหลี่ยม |
| เฟส | 3 |
| แรงดันไฟฟ้า | 24V |
| เสา | 8 เสา |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา |
| พลัง | 77.5W |
2. ข้อกำหนดทางไฟฟ้าของมอเตอร์กระแสตรงไร้แปรงถ่าน:
| แบบอย่าง | |||||
| ข้อมูลจำเพาะ | หน่วย | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| จำนวนเฟส | เฟส | 3 | |||
| จำนวนเสา | เสา | 8 | |||
| พิกัดแรงดันไฟฟ้า | วี.ดี.ซี | 24 | |||
| ความเร็วสูงสุด | รอบต่อนาที | 4000 | |||
| จัดอันดับแรงบิด | นิวตันเมตร | 0.0625 | 0.125 | 0.185 | 0.25 |
| จัดอันดับปัจจุบัน | แอมป์ | 1.8 | 3.3 | 4.8 | 6.3 |
| กำลังไฟ | ว | 26 | 52.5 | 77.5 | 105 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.19 น | 0.38 | 0.56 | 0.75 |
| กระแสสูงสุด | แอมป์ | 5.4 | 10.6 | 15.5 | 20 |
| กลับ EMF | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| ค่าคงที่ของแรงบิด | นิวตันเมตร/เอ | 0.039 | 0.04 | 0.041 | 0.041 |
| ความเฉื่อยของโรเตอร์ | gc㎡ | 24 | 48 | 72 | 96 |
| ความยาวลำตัว | มม | 41 | 61 | 81 | 100 |
| น้ำหนัก | กิโลกรัม | 0.3 | 0.45 | 0.65 | 0.8 |
| เซ็นเซอร์ | ฮันนี่เวลล์ | ||||
| ชั้นฉนวน | ข | ||||
| ระดับการป้องกัน | IP30 | ||||
| อุณหภูมิในการจัดเก็บ | -25～+70℃ | ||||
| อุณหภูมิในการทำงาน | -15～+50℃ | ||||
| ความชื้นในการทำงาน | ความชื้นสัมพัทธ์ 85% | ||||
| สภาพแวดล้อมในการทำงาน | กลางแจ้ง (ห้ามโดนแสงแดดโดยตรง) ไม่มีก๊าซกัดกร่อน ไม่มีก๊าซไวไฟ ไม่มีละอองน้ำมัน ไม่มีฝุ่น | ||||
| ระดับความสูง | ไม่เกิน 1,000 เมตร | ||||
มักจะถามคำถาม:
ถาม: ผลิตภัณฑ์หลักของคุณคืออะไร
ตอบ: ปัจจุบันเราผลิตมอเตอร์ DC แบบแปรงถ่าน, มอเตอร์เกียร์ DC แบบแปรงถ่าน, มอเตอร์เกียร์ DC ดาวเคราะห์, มอเตอร์ DC แบบไร้แปรงถ่าน, สเต็ปเปอร์มอเตอร์, มอเตอร์ AC และกระปุกเกียร์ดาวเคราะห์ที่มีความแม่นยำสูงคุณสามารถดูข้อมูลจำเพาะของมอเตอร์ข้างต้นได้จากเว็บไซต์ของเรา และคุณสามารถส่งอีเมลถึงเราเพื่อแนะนำมอเตอร์ที่จำเป็นตามข้อกำหนดของคุณ
ถาม: วิธีการเลือกมอเตอร์ที่เหมาะสม
ตอบ: หากคุณมีรูปภาพหรือภาพวาดของมอเตอร์เพื่อแสดงให้เราเห็น หรือหากคุณมีข้อมูลจำเพาะโดยละเอียด เช่น แรงดันไฟฟ้า ความเร็ว แรงบิด ขนาดมอเตอร์ โหมดการทำงานของมอเตอร์ อายุการใช้งานที่ต้องการ และระดับเสียง โปรดแจ้งให้เราทราบ ที่เราสามารถแนะนำมอเตอร์ที่เหมาะสมตามความต้องการของคุณได้
ถาม: คุณมีบริการแบบกำหนดเองสำหรับมอเตอร์มาตรฐานของคุณหรือไม่?
ตอบ: ได้ เราสามารถปรับแต่งตามความต้องการของคุณสำหรับแรงดันไฟฟ้า ความเร็ว แรงบิด และขนาด/รูปร่างของเพลาหากคุณต้องการบัดกรีสายไฟ/สายเคเบิลเพิ่มเติมเข้ากับขั้วต่อ หรือต้องการเพิ่มคอนเนคเตอร์ ตัวเก็บประจุ หรือ EMC เราก็สามารถผลิตได้เช่นกัน
ถาม: คุณมีบริการออกแบบมอเตอร์แยกต่างหากหรือไม่?
ตอบ: ใช่ เราต้องการออกแบบมอเตอร์แยกต่างหากสำหรับลูกค้า แต่อาจมีค่าใช้จ่ายในการพัฒนาแม่พิมพ์และต้นทุนการออกแบบ
ถาม: เวลาจัดส่งของคุณคืออะไร
ตอบ: โดยทั่วไปจะใช้เวลา 15-30 วันสำหรับผลิตภัณฑ์มาตรฐานปกติของเรา และนานกว่านั้นสำหรับผลิตภัณฑ์ที่กำหนดเองของเราแต่เรามีความยืดหยุ่นอย่างมากเกี่ยวกับเวลาในการจัดส่งซึ่งจะขึ้นอยู่กับคำสั่งซื้อเฉพาะ
