รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | 24V, 48V, 72V | ข้อมูลจำเพาะ: | UL, CE, ISO9001, CCC, RoHS |
|---|---|---|---|
| เส้นผ่าศูนย์กลางกระปุก: | 42mm | แรงบิด: | 2.4-120Kgf.cm |
| ความเร็ว (รอบต่อนาที): | 1.6-1620RPM | กระแสไฟต่อเนื่อง (A): | 0.01-1A |
| แสงสูง: | มอเตอร์เกียร์ไร้แปรงถ่าน 110V,มอเตอร์เกียร์ไร้แปรงถ่าน Nema 23,มอเตอร์เกียร์ไร้แปรงถ่าน 240V |
||

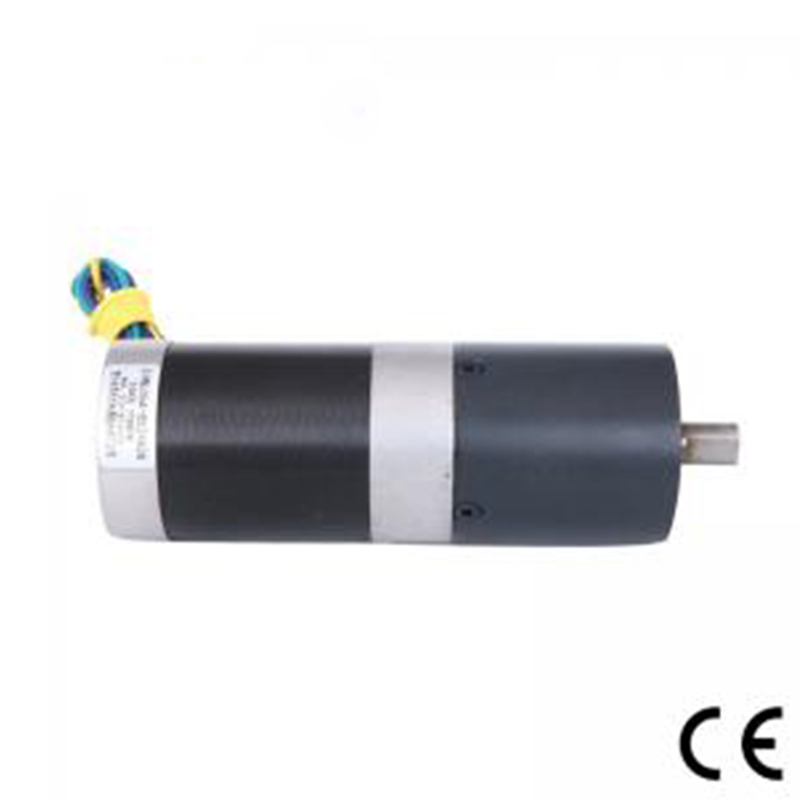

เสียงรบกวนต่ำ Nema 23 มอเตอร์เกียร์ไร้แปรงถ่าน 24 V 48V 110V 240V ปรับแต่งได้
ทีมวิศวกรของเรามีประสบการณ์หลายทศวรรษในการออกแบบและผลิตสเต็ปเปอร์ ไร้แปรงถ่าน และเฟืองตัวหนอนสิ่งนี้ทำให้มั่นใจได้ถึงการออกแบบมอเตอร์เกียร์ที่เหมาะสมที่สุดสำหรับการใช้งานมอเตอร์เกียร์หลายประเภท
มอเตอร์ Gearbox Brushless Motor ถือเป็นมอเตอร์ประสิทธิภาพสูงที่สามารถให้แรงบิดจำนวนมากในช่วงความเร็วที่กว้าง (500 – 15,000 RPM)ตามคำขอของลูกค้า มอเตอร์เหล่านี้สามารถพันให้ตรงกับความต้องการแรงดัน กระแส และความเร็วเฉพาะตัวเลือกอื่นๆ ได้แก่ การเดินสาย คอนเนคเตอร์ และโครงแบบต่างๆ ของเพลา สิ่งนี้สร้างมอเตอร์เกียร์ขนาดกะทัดรัดซึ่งเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่มีแรงบิดสูงและพื้นที่มีความสำคัญ
ข้อกำหนดทางไฟฟ้า:
| แบบอย่าง | ||
| มอเตอร์พาร์ท | 57BL05A-052AG26 | |
| ความต้านทาน | โอห์ม | 0.35 |
| แรงดันไฟฟ้าที่กำหนด | วี.ดี.ซี | 24 |
| ความเร็วรอบขณะไม่มีโหลด | รอบต่อนาที | 4500±10% |
| ไม่มีโหลดปัจจุบัน | แอพ | 1 |
| ความเร็วสูงสุด | รอบต่อนาที | 3000 ± 200 |
| จัดอันดับแรงบิด | นิวตันเมตร | 0.33 |
| ค่าคงที่ของแรงบิด | นิวตันเมตร/เอ | 0.062 |
| กลับค่าคงที่ EMF | V/กิโลรอบต่อนาที | 6.5 |
| ข้อมูลจำเพาะของมอเตอร์พร้อมเกียร์ดาวเคราะห์ | ||
| จัดอันดับแรงบิด | นิวตันเมตร | 6.1 |
| ความเร็วสูงสุด | รอบต่อนาที | 115 ± 10% |
| อัตราส่วน | 26:1 | |
แผนภาพการเดินสายไฟ:
| การทำงาน | สี | |
| +5V | สีแดง |
UL1007 26AWG |
| ฮอลล์ เอ | สีเหลือง | |
| ฮอลล์ บี | เขียว | |
| ฮอลล์ ซี | สีฟ้า | |
| จีเอ็นดี | สีดำ | |
| เฟส ก | สีเหลือง |
UL1015 20AWG |
| เฟส บี | เขียว | |
| เฟส ซี | สีฟ้า |
มิติทางกล
กระปุกดาวเคราะห์ 56 มม
| วัสดุที่อยู่อาศัย | แบริ่งที่เอาท์พุท | โหลดรัศมี (10 มม. จากหน้าแปลน) N | โหลดตามแนวแกนเพลา(N) | แรงกดเข้าเพลาสูงสุด(N) | รัศมีการเล่นของเพลา(มิลลิเมตร) | แรงขับของเพลา(มิลลิเมตร) | ฟันเฟืองที่ไม่มีโหลด (°) |
| ผงโลหะผสม | ลูกปืน | ≤450 | ≤200 | ≤1,000 | ≤0.03 | ≤0.1 | ≤1.5 |
| จำนวนขบวนรถเกียร์ | 1 | 2 |
| อัตราส่วนการลด |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| ความยาว (มม.) |
41.3 |
59.6 |
| น้ำหนัก (กรัม) |
491.0 |
700.0 |
มิติทางกล
มักจะถามคำถาม:
ถาม: ผลิตภัณฑ์หลักของคุณคืออะไร

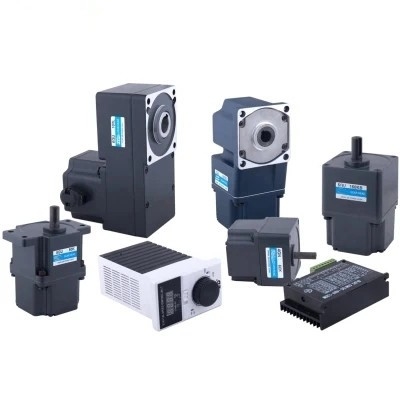

ตอบ: ปัจจุบันเราผลิตมอเตอร์ DC แบบแปรงถ่าน, มอเตอร์เกียร์ DC แบบแปรงถ่าน, มอเตอร์เกียร์ DC ดาวเคราะห์, มอเตอร์ DC แบบไร้แปรงถ่าน, สเต็ปเปอร์มอเตอร์, มอเตอร์ AC และกระปุกเกียร์ดาวเคราะห์ที่มีความแม่นยำสูงคุณสามารถดูข้อมูลจำเพาะของมอเตอร์ข้างต้นได้จากเว็บไซต์ของเรา และคุณสามารถส่งอีเมลถึงเราเพื่อแนะนำมอเตอร์ที่จำเป็นตามข้อกำหนดของคุณ
ถาม: วิธีการเลือกมอเตอร์ที่เหมาะสม
ตอบ: หากคุณมีรูปภาพหรือภาพวาดของมอเตอร์เพื่อแสดงให้เราเห็น หรือหากคุณมีข้อมูลจำเพาะโดยละเอียด เช่น แรงดันไฟฟ้า ความเร็ว แรงบิด ขนาดมอเตอร์ โหมดการทำงานของมอเตอร์ อายุการใช้งานที่ต้องการ และระดับเสียง โปรดแจ้งให้เราทราบ ที่เราสามารถแนะนำมอเตอร์ที่เหมาะสมตามความต้องการของคุณได้
ถาม: คุณมีบริการแบบกำหนดเองสำหรับมอเตอร์มาตรฐานของคุณหรือไม่?
ตอบ: ได้ เราสามารถปรับแต่งตามความต้องการของคุณสำหรับแรงดันไฟฟ้า ความเร็ว แรงบิด และขนาด/รูปร่างของเพลาหากคุณต้องการบัดกรีสายไฟ/สายเคเบิลเพิ่มเติมเข้ากับขั้วต่อ หรือต้องการเพิ่มคอนเนคเตอร์ ตัวเก็บประจุ หรือ EMC เราก็สามารถผลิตได้เช่นกัน
ถาม: คุณมีบริการออกแบบมอเตอร์แยกต่างหากหรือไม่?
ตอบ: ใช่ เราต้องการออกแบบมอเตอร์แยกต่างหากสำหรับลูกค้า แต่อาจมีค่าใช้จ่ายในการพัฒนาแม่พิมพ์และต้นทุนการออกแบบ
ถาม: เวลาจัดส่งของคุณคืออะไร
ตอบ: โดยทั่วไปจะใช้เวลา 15-30 วันสำหรับผลิตภัณฑ์มาตรฐานปกติของเรา และนานกว่านั้นสำหรับผลิตภัณฑ์ที่กำหนดเองของเราแต่เรามีความยืดหยุ่นอย่างมากเกี่ยวกับเวลาในการจัดส่งซึ่งจะขึ้นอยู่กับคำสั่งซื้อเฉพาะ
