รายละเอียดสินค้า:
|
| สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน | ชื่อผลิตภัณฑ์: | IEC62133 เครื่องทดสอบไฟฟ้าลัดวงจรของแบตเตอรี่ |
|---|---|---|---|
| พลัง: | อิเล็กทรอนิกส์, 220V, 50hz / กำหนดเอง | การสนับสนุนที่กำหนดเอง: | สตง |
| ลดความสูงที่มีประสิทธิภาพ: | 300~1800มม | ดรอปเรนจ์: | 500*600*250มม |
| ชื่อแบรนด์: | GSKA | ได้รับการรับรอง: | CE SGS ROHS UL CE |
| แสงสูง: | เครื่องทดสอบการสั่นสะเทือน เครื่องทดสอบการสั่นสะเทือน,Vibration Test Machine |
||

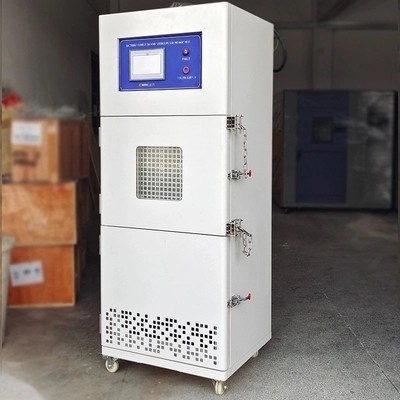

เครื่องทดสอบไฟฟ้าลัดวงจรแบตเตอรี่คุณภาพสูง IEC62133 220V 50hz
คำอธิบายผลิตภัณฑ์:
อุปกรณ์ควบคุมไฟฟ้าลัดวงจรกระแสไฟขนาดใหญ่จากระยะไกลได้รับการออกแบบตามข้อกำหนดมาตรฐานของการทดสอบการลัดวงจรของแบตเตอรี่ชนิดต่างๆ ซึ่งใช้กับข้อกำหนดมาตรฐานต่างๆ เช่น GB IEC EN UN38.3 UL QC/T 743-2006 แบตเตอรี่ลิเธียมไอออนสำหรับรถยนต์ไฟฟ้า ชุดและระบบแบตเตอรี่พลังงานลิเธียมไอออนสำหรับรถยนต์ไฟฟ้า ส่วนที่ 3: ข้อกำหนดด้านความปลอดภัยและวิธีการทดสอบ "แผน 863" การประหยัดพลังงานและโครงการสำคัญของรถยนต์พลังงานใหม่ - ข้อกำหนดการทดสอบประสิทธิภาพแบตเตอรี่พลังงานลิเธียมไอออน EV ปี 2008 เป็นต้น ตามข้อกำหนดมาตรฐาน อุปกรณ์ลัดวงจรต้องสอดคล้องกับช่วงความต้านทานภายใน <5mΩ (หรือ 20mΩ) เพื่อให้วัดกระแสลัดวงจรสูงสุดซึ่งจำเป็นสำหรับการทดสอบ
คำอธิบายการออกแบบอุปกรณ์: อุปกรณ์นี้ได้รับการออกแบบตามข้อกำหนดมาตรฐาน
การทดสอบการลัดวงจรของแบตเตอรี่ชนิดต่าง ๆ เพื่อให้เกิดการลัดวงจรสูงสุด
กระแสซึ่งจำเป็นสำหรับการทดสอบจะถูกวัด
นอกจากนี้ อุปกรณ์ป้องกันการลัดวงจรยังต้องสามารถทนต่อกระแสไฟขนาดใหญ่ได้ ดังนั้นเราจึงเลือกคอนแทคแม่เหล็กไฟฟ้ากระแสตรงระดับอุตสาหกรรม ขั้วสายไฟทองแดงบริสุทธิ์ และแผ่นทองแดงภายในเพื่อเบี่ยงเบน ซึ่งปรับปรุงผลการระบายความร้อนได้อย่างมีประสิทธิภาพและรับประกันความปลอดภัยของกระแสไฟฟ้าลัดวงจรขนาดใหญ่ อุปกรณ์วงจร ลดการสูญเสียอุปกรณ์ทดสอบได้อย่างมีประสิทธิภาพ รับรองความถูกต้องของข้อมูลการทดสอบ
วิธีการควบคุม: ใช้โหมดการควบคุมส่วนต่อประสานระหว่างคนกับเครื่องจักรของ PLC ใช้คอนแทคเตอร์รีเลย์เป็นองค์ประกอบสวิตชิ่ง ตั้งค่าเงื่อนไขการทดสอบบนส่วนต่อประสานของ PLCการทำงานของคอนแทคเตอร์จะปล่อยกระแสไฟฟ้าลัดวงจรที่รุนแรง ซึ่งถึงกระแสที่ต้องการโดยการทดสอบ ความต้านทานของลูปในกระบวนการ (เช่น ความต้านทานของคอนแทค + การเดินสายขาต่อ + แคลมป์แบตเตอรี่) น้อยกว่า 5mΩ (หรือ 20mΩ)กระแสไฟฟ้าลัดวงจรสูงสุดที่วงจรทดสอบสามารถทนได้คือ 5000Aอุณหภูมิพื้นผิวของแบตเตอรี่ ข้อมูลการเปลี่ยนแปลงแรงดัน และข้อมูลการเปลี่ยนแปลงกระแสไฟฟ้าจะถูกตรวจพบโดยการรวบรวมองค์ประกอบและป้อนกลับไปยังโปรแกรมควบคุมหลักของ PLC
มาตรฐาน:
QC/T 743-2006 แบตเตอรี่ลิเธียมไอออนสำหรับรถยนต์ไฟฟ้า
QC/T 744-2006 แบตเตอรี่นิกเกิลเมทัลไฮไดรด์สำหรับรถยนต์ไฟฟ้า
GB/T 31467.3-2015 ชุดแบตเตอรี่และระบบพลังงานลิเธียมไอออนสำหรับรถยนต์ไฟฟ้า - ส่วนที่ 3: ข้อกำหนดด้านความปลอดภัยและวิธีการทดสอบ
GB/T 31485-2015 ข้อกำหนดด้านความปลอดภัยและวิธีทดสอบสำหรับแบตเตอรี่พลังงานไฟฟ้าสำหรับรถยนต์ไฟฟ้า
GB/T 31241-2014 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ลิเธียมไอออนและชุดแบตเตอรี่สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์แบบพกพา
GB/T 8897.4-2008 ส่วนที่ 4 ของข้อกำหนดความปลอดภัยของแบตเตอรี่หลักสำหรับแบตเตอรี่ลิเธียม
YD/T 2344.1-2011 แบตเตอรี่ลิเธียมเหล็กฟอสเฟตสำหรับการสื่อสาร - ส่วนที่หนึ่ง: แบตเตอรี่ในตัว
GB/T 21966-2008 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ลิเธียมหลักและแบตเตอรี่ระหว่างการขนส่ง
MT/T 1051-2007 แบตเตอรี่ลิเธียมไอออนสำหรับหลอดไฟของคนงานเหมือง
YD 1268-2003 ข้อกำหนดด้านความปลอดภัยและวิธีทดสอบแบตเตอรี่ลิเธียมและเครื่องชาร์จของโทรศัพท์มือถือสื่อสาร
GB/T 19521.11-2005 รหัสความปลอดภัยสำหรับการตรวจสอบคุณลักษณะที่เป็นอันตรายของแบตเตอรี่ลิเธียม
YDB 032-2009 แบตเตอรี่ลิเธียมไอออนสำรองสำหรับการสื่อสาร
UL 1642:2012 มาตรฐานแบตเตอรี่ลิเธียม
UL 2054: 2012 ชุดแบตเตอรี่ในครัวเรือนและเชิงพาณิชย์
UN38.3(2012) ข้อแนะนำเกี่ยวกับการขนส่งสินค้าอันตราย - การทดสอบและคู่มือมาตรฐาน ตอนที่ 3
IEC62133-201 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่และแบตเตอรี่สำรองที่มีอิเล็กโทรไลต์อัลคาไลน์หรือไม่เป็นกรด
IEC 62281: 2004 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ลิเธียมหลักและชุดแบตเตอรี่ระหว่างการขนส่ง
IEC 60086: 2007 ข้อกำหนดด้านความปลอดภัยของแบตเตอรี่หลักส่วนที่ 4 ของแบตเตอรี่ลิเธียม
พารามิเตอร์ประสิทธิภาพ:
| รุ่นสินค้า: | ABSC-N (มาตรฐานหรือกำหนดเอง) |
| อุณหภูมิควบคุม: | อุณหภูมิห้อง |
| แรงดันไฟกระชาก: | AC 1kV/1.2~50μs (แรงดันสูงสุด)1 นาที |
| แรงดันทดสอบ: | 0~100V |
| กระแสไฟฟ้าลัดวงจร: | 500~1000A |
| เวลาตอบสนอง DC: | ≤5μs |
| ความต้านทานภายใน: | ≤5mΩ |
| เวลาใช้งาน: | เวลาใช้งาน / เวลาปล่อย ≥30ms |
| ลักษณะการทำงาน: |
แรงดันดึงเข้าสถานะเย็น ≥ 66%Us, แรงดันคลายสถานะเย็น ≥30% เรา ≤5% เรา |
| ขนาดภายใน: | ก500xส500xล500มม |
| ขนาดภายนอก: | ก680xส1600xล830มม |
| น้ำหนักเครื่อง: | 80กก |
| แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ 220V, 50Hz/60Hz |
บริการสนับสนุนลูกค้า:
Ø การติดตั้ง
Ø การฝึกอบรม (การฝึกอบรมพนักงานลูกค้า)
Ø การสอบเทียบ
Ø การบำรุงรักษาเชิงป้องกัน
Ø ชิ้นส่วนอะไหล่
Ø ความช่วยเหลือทางโทรศัพท์หรืออินเทอร์เน็ต
Ø การวินิจฉัยและการซ่อมแซมในสถานที่/การวินิจฉัยและการซ่อมแซมออนไลน์
ผู้ติดต่อ: Ms Kris
โทร: +8613049739311
