รายละเอียดสินค้า:
|
| เซ็นเซอร์และเครื่องขยายเสียง: | เซ็นเซอร์แรงดันน้ำมันเครื่อง เสียบกับ PC ตั้งโปรแกรมได้ | ความหนาของการจับยึดชิ้นงานแบน: | 0-15มม |
|---|---|---|---|
| ช่วงการวัดแรงทดสอบ: | 12 กิโลนิวตันถึง 600 กิโลนิวตัน | ขนาด: | 900×600×2250 มม |
| จังหวะลูกสูบ: | 250มม | ความแม่นยำในการวัดการเสียรูป: | ±0.5% |
| แพ็คเกจการขนส่ง: | หีบ | เส้นผ่านศูนย์กลางศูนย์กลาง: | Ø 50 มม |
| แสงสูง: | เครื่องทดสอบแรงดึงอเนกประสงค์,เครื่องทดสอบอเนกประสงค์ |
||

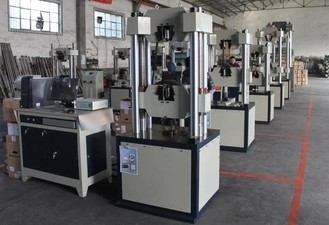

เครื่องทดสอบอเนกประสงค์ไฮดรอลิกควบคุมด้วยคอมพิวเตอร์ 600kn
เครื่องทดสอบอเนกประสงค์ไฮดรอลิก วัตถุประสงค์:
เครื่องทดสอบแรงดึงแรงอัดดัดงอคือการใช้ถังเชื้อเพลิงที่ติดตั้งอยู่ใต้โฮสต์และส่วนใหญ่ใช้สำหรับการทดสอบแรงดึง การบีบอัด การดัดงอ และแรงเฉือนของวัสดุโลหะหรืออโลหะ เหมาะสำหรับโลหะ การก่อสร้าง อุตสาหกรรมเบา การบิน อวกาศ วัสดุ มหาวิทยาลัย สถาบันวิจัยและสาขาอื่น ๆ การดำเนินการทดสอบและการประมวลผลข้อมูลเป็นไปตามข้อกำหนด GB228-2002 "วัสดุโลหะที่อุณหภูมิห้องวิธีการทดสอบแรงดึง"
คำอธิบายเครื่องทดสอบ:
(1) โฮสต์:
โฮสต์คือการใช้ถังเชื้อเพลิงที่ติดตั้งอยู่ใต้โฮสต์ พื้นที่รับแรงดึงที่อยู่ระหว่างคานบนและคานล่าง และพื้นที่ทดสอบการบีบอัด การดัด การตัดเฉือนที่อยู่ระหว่างคานล่างและฐานโฮสต์โครงสร้างโฮสต์แสดงด้านล่าง
(2) ระบบส่งกำลัง:
การขึ้นลงของคานขวางส่วนล่างคือการใช้มอเตอร์ ตัวลดไซโคลิด เฟืองโซ่ และตัวขับน็อตลีดสกรูเพื่อปรับพื้นที่แรงดึงและแรงอัด
(3) ระบบไฮดรอลิค (แหล่งน้ำมันสำหรับตั้งโต๊ะเปียโน)
น. หลักการทางชลศาสตร์
ดังที่แสดงด้านล่างคือน้ำมันโหลดแบบปรับเข้ากับระบบควบคุมปีกผีเสื้อ น้ำมันไฮดรอลิกในถังผ่านมอเตอร์เพื่อขับปั๊มเกียร์แรงดันสูงเข้าสู่ทางเดินน้ำมัน ไหลผ่านเช็ควาล์ว ตัวกรองแรงดันสูง 10μ วาล์วแรงดัน วาล์วเซอร์โว เข้าไป กระบอกสูบคอมพิวเตอร์ส่งสัญญาณควบคุมไปยังเซอร์โววาล์ว ควบคุมและทิศทางการเปิดเซอร์โววาล์วเพื่อควบคุมการไหลเข้าสู่กระบอกสูบเพื่อให้ได้แรงทดสอบคงที่ การควบคุมการเคลื่อนที่คงที่
B. คุณลักษณะ:
(a) ปั๊มเกียร์แรงดันสูง เสียงเบา และแรงดันที่ราบรื่น
(b) Dynamical Systems และ operation console แบบบูรณาการ ใช้งานง่าย และประหยัดพื้นที่ในการทดลอง
(c) พื้นผิวหลังการฉีดพ่นมีลักษณะสวยงาม
พารามิเตอร์เครื่องทดสอบสากล:
| หมายเลขรุ่น | GSKA-600 |
| ช่วงการวัดแรงทดสอบ | 12 กิโลนิวตันถึง 600 กิโลนิวตัน |
| ทดสอบแรงแสดงค่าความแม่นยำ | ± 1% |
| ความละเอียดการวัดดิสเพลสเมนต์ | 0.01มม |
| ความแม่นยำในการวัดการเสียรูป | ±0.5% |
| แรงคงที่ การเสียรูปคงที่ ช่วงการควบคุมการเคลื่อนที่คงที่ | 0.4% ~ 100% เอฟเอส |
| ความเร็วสูงสุดของลูกสูบ | 100มม./นาที |
| พื้นที่ทดสอบแรงดึงสูงสุด | 650 มม. (รวมระยะชักของลูกสูบ) |
| พื้นที่การบีบอัดสูงสุด | 480 มม. (รวมระยะชักของลูกสูบ) |
| ความหนาของการจับยึดชิ้นงานแบน | 0-15มม |
| เส้นผ่านศูนย์กลางการจับยึดชิ้นงานแบบกลม | Ø 13- Ø 26 มม. หรือ Ø 26- Ø 40 มม |
| ขนาดแผ่นความดัน | Ø 120 มม |
| ระยะห่างการทดสอบการดัด | 350 มม |
| ความกว้างของม้วนสาขา | 140 มม |
| เส้นผ่านศูนย์กลางศูนย์กลาง | Ø 50 มม |
| จังหวะลูกสูบ | 250มม |
| วิธีการหนีบ | ไฮดรอลิคหนีบ |
| เซ็นเซอร์และเครื่องขยายเสียง | เซ็นเซอร์แรงดันน้ำมันเครื่อง เสียบกับ PC ตั้งโปรแกรมได้ |
| ขนาด |
โฮสต์: 900×600×2250 มม |
บริการสนับสนุนลูกค้า:
Ø การติดตั้ง
Ø การฝึกอบรม (การฝึกอบรมพนักงานลูกค้า)
Ø การสอบเทียบ
Ø การบำรุงรักษาเชิงป้องกัน
Ø ชิ้นส่วนอะไหล่
Ø ความช่วยเหลือทางโทรศัพท์หรืออินเทอร์เน็ต
Ø การวินิจฉัยและการซ่อมแซมในสถานที่/การวินิจฉัยและการซ่อมแซมออนไลน์
