อุปกรณ์สอบเทียบเครื่องทดสอบแรงกระแทกสปริงค้อนในห้องปฏิบัติการ OEM

อุปกรณ์สอบเทียบเครื่องทดสอบแรงกระแทกสปริงค้อนในห้องปฏิบัติการ OEM

ข้อมูลผลิตภัณฑ์:

อุปกรณ์สอบเทียบสำหรับค้อนสปริงได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60068-2-75 และ GB2423.55 ใช้สำหรับสอบเทียบเครื่องมือทดสอบค้อนสปริงระหว่าง 0 ถึง 2 J

เนื่องจากเป็นการยากที่จะวัดโดยตรงสำหรับพลังงานของค้อนสปริงที่ปรับเทียบแล้ว หลักการสอบเทียบของอุปกรณ์นี้คือการเปรียบเทียบพลังงานซึ่งคำนวณโดยมวลของลูกตุ้มและความสูงของหยด

ความละเอียดสูงสุดของอุปกรณ์นี้คือ 0.01Jกลไกการปลดปล่อยได้รับการปรับปรุงในการออกแบบ สามารถลดการสั่นสะเทือนที่ส่งผลต่อการทดสอบได้สูงสุด เมื่อค้อนสปริงเช่า แกนลูกตุ้ม และตลับลูกปืนสำหรับการบินและอวกาศทำจากเหล็กคุณภาพดีนำเข้า เพื่อปรับปรุงความแม่นยำและความเสถียรของอุปกรณ์ .

พารามิเตอร์ทางเทคนิค:

ประกาศและการบำรุงรักษา:

1. แกนลูกตุ้มไม่สามารถแกว่งใด ๆ ได้ก่อนที่จะเรียกใช้เครื่องทดสอบค้อนสปริง

2. หยุดการแกว่งล้อปลดหลังจากเปิดใช้งานเครื่องทดสอบค้อนสปริง

3.สภาพแวดล้อมการทำงาน: 25 ±5℃ อุณหภูมิ 60-80% ป้องกันการสั่นสะเทือน ขั้นตอนการสอบเทียบสปริงแฮมเมอร์:

หลักการสอบเทียบ:

หลักการของขั้นตอนการสอบเทียบนี้คือการเปรียบเทียบพลังงานที่ได้จากค้อนสปริง ซึ่งวัดโดยตรงได้ยากกับพลังงานของลูกตุ้ม โดยคำนวณจากมวลและความสูงของการตก

การสร้างอุปกรณ์สอบเทียบ:

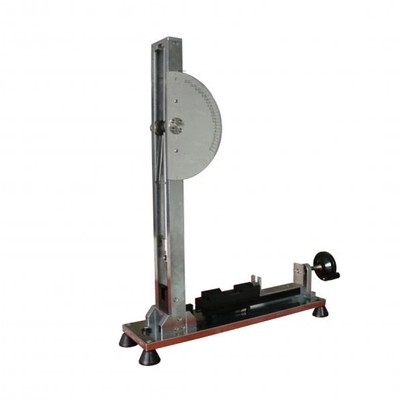

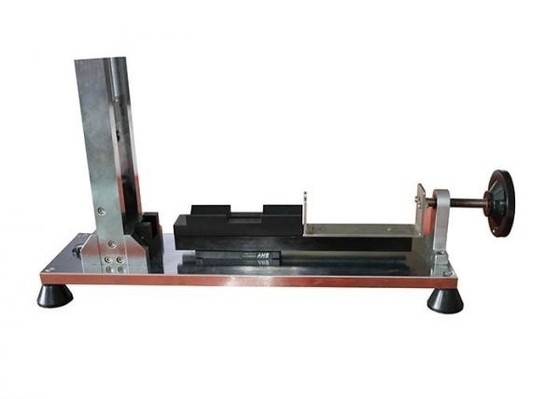

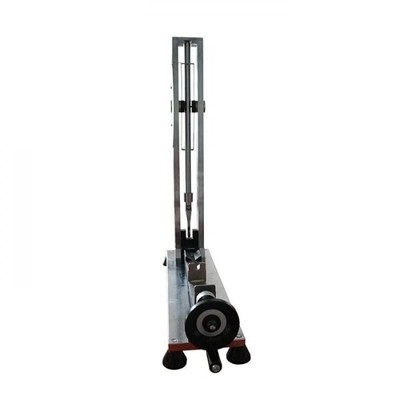

อุปกรณ์สอบเทียบที่ประกอบแล้วแสดงในรูปที่ ข.1นอกเหนือจากเฟรมแล้ว ชิ้นส่วนหลักคือตลับลูกปืน “a” ตัวชี้ลาก “b ” ลูกตุ้ม “c” ฐานปลด “d” และอุปกรณ์ปลด “e”

ส่วนหลักของอุปกรณ์สอบเทียบคือลูกตุ้ม “c” ดังแสดงในรูปที่ ข.2ที่ปลายล่างของลูกตุ้มนี้จะมีสปริงเหล็กยึดไว้ โดยมีรายละเอียดดังรูปที่ ข.3สปริงเป็นเหล็กสปริง ไม่ต้องดูแลเป็นพิเศษ และยึดแน่นกับลูกตุ้ม "c"
รูปที่ ข.4 แสดงบางส่วนในขนาดใหญ่

ควรสังเกตว่าสปริงนี้ได้รับการออกแบบสำหรับการสอบเทียบค้อนสปริงที่มีลักษณะตามที่กำหนดในตารางที่ 1 สำหรับค่าพลังงานเท่ากับหรือน้อยกว่า 1 J สำหรับการสอบเทียบค้อนสปริงที่มีลักษณะตามที่กำหนดไว้สำหรับ 2 J สปริงของลูกตุ้มของ อุปกรณ์สอบเทียบจะต้องมีการออกแบบที่แตกต่างกัน

เพื่อให้ได้ลักษณะแรงเสียดทานของตัวชี้ที่เหมาะสม ผ้าทอหนาชิ้นหนึ่งจะถูกวางระหว่างพื้นผิวโลหะของตลับลูกปืน สายเปียโนจะงอในลักษณะที่ออกแรงเล็กน้อยกับผ้า
เนื่องจากอุปกรณ์ปลดออกในระหว่างการสอบเทียบอุปกรณ์สอบเทียบ อุปกรณ์ปลดจะถูกยึดเข้ากับฐานปลดโดยใช้สกรู

วิธีการสอบเทียบอุปกรณ์สอบเทียบ:

การสอบเทียบอุปกรณ์สอบเทียบมีผลโดยใช้องค์ประกอบที่โดดเด่นในการสอบเทียบ "g" ที่นำมาจากค้อนสปริง ดังแสดงในรูป B.5ก่อนการสอบเทียบ อุปกรณ์ปลดออกจากอุปกรณ์สอบเทียบ

ส่วนประกอบสไตรค์สำหรับการปรับเทียบจะถูกแขวนด้วยด้ายลินินสี่เส้น “h” จากจุดแขวนที่อยู่ในระนาบแนวนอน 2000 มม. เหนือจุดสัมผัสระหว่างลูกตุ้มและส่วนสไตรค์สำหรับการปรับเทียบเมื่อส่วนหลังอยู่ในตำแหน่งพักอนุญาตให้องค์ประกอบนัดสอบเทียบแกว่งกับลูกตุ้มและจุดสัมผัสภายใต้สภาวะไดนามิก จุด "k" จะต้องอยู่ต่ำกว่าจุดสัมผัสในตำแหน่งที่เหลือไม่เกิน 1 มม.จากนั้นจุดกันสะเทือนจะยกขึ้นในระยะทางเท่ากับความแตกต่างระหว่างจุดสัมผัสทั้งสอง

เมื่อปรับระบบกันสะเทือนแล้ว แกนของส่วนกระทบเทียบมาตรฐาน "g" จะต้องทำมุมฉากกับพื้นผิวกระทบของลูกตุ้ม "c" และส่วนกระทบเทียบมาตรฐานจะต้องอยู่ในแนวนอนในขณะที่เกิดการกระแทก

เมื่อองค์ประกอบโดดเด่นสำหรับการสอบเทียบอยู่ในตำแหน่งพัก อุปกรณ์สอบเทียบจะถูกวางโดยให้จุด "k" อยู่ในตำแหน่งตรงกับส่วนหัวขององค์ประกอบโดดเด่นในการสอบเทียบพอดี

เพื่อให้ได้ผลลัพธ์ที่เชื่อถือได้ อุปกรณ์สอบเทียบจะยึดแน่นกับส่วนรองรับขนาดใหญ่ เช่น กับส่วนโครงสร้างของอาคาร

ความสูงของการตกจะวัดที่จุดศูนย์ถ่วงขององค์ประกอบนัดสอบเทียบ และสามารถอำนวยความสะดวกในการวัดได้โดยใช้อุปกรณ์วัดระดับของเหลวที่ประกอบด้วยท่อแก้ว "j" สองท่อซึ่งเชื่อมต่อกันโดยใช้ท่ออ่อนหนึ่งในหลอดแก้วได้รับการแก้ไขและมีมาตราส่วน "I"

อาจยึดองค์ประกอบนัดสอบเทียบไว้ที่ตำแหน่งบนโดยใช้ด้ายเส้นเล็ก "m" ซึ่งเมื่อหักออก จะทำให้เกิดการปลดปล่อยองค์ประกอบนัดสอบเทียบ

สำหรับการปรับขนาดอุปกรณ์สอบเทียบ วงกลมจะถูกวาดบนแผ่นมาตราส่วน ศูนย์กลางของวงกลมนี้ตรงกับแนวของลูกตุ้มและรัศมีของมันเพื่อให้วงกลมขยายไปถึงตัวชี้การลากบนวงกลมนี้ จุดศูนย์ 0 J ที่แสดงในรูป B.6 จะถูกทำเครื่องหมายที่จุดที่ระบุโดยตัวชี้แบบลากเมื่อจุดหลังสัมผัสกับลูกตุ้มในตำแหน่งที่เหลือ

การสอบเทียบทำด้วยพลังงานกระแทก 1 J ซึ่งทำได้ด้วยความสูงของการตก 408 มม. ± 1 มม. โดยมีองค์ประกอบที่โดดเด่นในการสอบเทียบที่ 250 ก.

จุดบนแผ่นมาตราส่วนที่สอดคล้องกับ 1 J ได้มาจากการปล่อยให้องค์ประกอบโดดเด่นสำหรับการสอบเทียบแบบแขวนแกว่งไปที่จุด "k" บนสปริงของลูกตุ้มหลังจากกระแทกลูกตุ้มแล้ว องค์ประกอบการกระแทกสำหรับการปรับเทียบจะต้องไม่เคลื่อนที่การดำเนินการซ้ำอย่างน้อย 10 ครั้งและจุด 1 J คือค่าเฉลี่ยของการบ่งชี้ของตัวชี้การลาก

ไพน์อื่นๆ ของสเกลจะถูกกำหนดดังนี้:
ก) เส้นตรงลากผ่านจุดศูนย์กลางของวงกลมและจุด 0 J
b) การฉายภาพมุมฉากของจุด 1 J บนเส้นนี้ระบุด้วย P;
c) ระยะห่างระหว่างจุด 0 J และ P แบ่งออกเป็น 10 ส่วนเท่าๆ กัน
d) ผ่านแต่ละจุดแบ่ง เส้นจะถูกลากตั้งฉากกับเส้น 0 JP;
จ) จุดตัดระหว่างเส้นเหล่านี้กับวงกลมสอดคล้องกับค่าของพลังงานกระแทกเท่ากับ 0.1 J;0.2 เจ;สูงถึง 0.9 J
สามารถใช้หลักการเดียวกันนี้ในการขยายสเกลเกินจุด 1 Jการแบ่งสเกลเพลท “f” แสดงดังรูปที่ ข.6

การใช้อุปกรณ์สอบเทียบ:

ค้อนสปริงที่จะปรับเทียบจะใส่ในฐานปลดและใช้งานสามครั้งโดยใช้อุปกรณ์ปลดจะไม่ถูกปลดออกด้วยตนเอง

สำหรับการทำงานแต่ละครั้ง ส่วนประกอบที่โดดเด่นของค้อนสปริงที่จะปรับเทียบจะถูกหมุนในตำแหน่งที่แตกต่างกันค่าเฉลี่ยของค่าที่อ่านได้สามค่าบนอุปกรณ์สอบเทียบถือเป็นค่าจริงของพลังงานกระแทกของชิ้นงานทดสอบ
