รายละเอียดสินค้า:
|
| คอมเพรสเซอร์: | แบรนด์ Tecumseh ของฝรั่งเศส แบรนด์ของเยอรมนี | ช่วงความชื้น: | ความชื้นสัมพัทธ์ 20%-98% |
|---|---|---|---|
| Control Accuracy Of Temperature: | ±0.5℃ | พลัง: | AC380V |
| คำสำคัญ: | ห้องทดสอบด้านสิ่งแวดล้อม | ช่วงอุณหภูมิ: | -70℃~200℃ |
| ควบคุมความแม่นยำของความชื้น: | ±3.5% ความชื้นสัมพัทธ์ | เวลาทดสอบ: | 1~9999 นาที (การตั้งค่าโดยพลการ) |
| เน้น: | ห้องทดสอบความชื้นอุณหภูมิ,ห้องทดสอบความชื้นอุณหภูมิ |
||

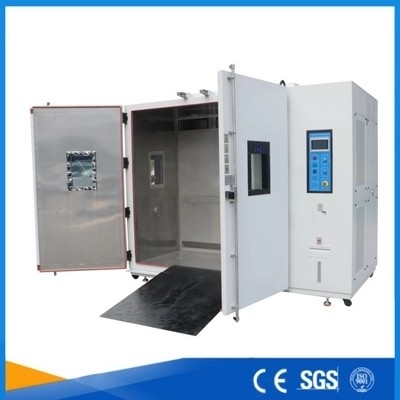

เดินในห้องทดสอบความชื้นอุณหภูมิต่ำสูง 6 ลบ.ม. AC380V
คุณสมบัติ:
1. ระบบทดสอบมีการออกแบบโครงสร้างขั้นสูงและสมเหตุสมผล กระบวนการผลิตที่ได้มาตรฐาน รูปลักษณ์ที่สวยงาม และรูปลักษณ์ที่กว้างขวาง
2. ส่วนประกอบการทำงานหลักของห้องทดสอบคือชิ้นส่วนที่มีตราสินค้าที่มีชื่อเสียงระดับโลกห้องทดสอบมีการควบคุมเสียงรบกวนและการประหยัดพลังงานได้ดีที่สุด
3. การจับคู่ส่วนประกอบและการประกอบทำได้ดีส่วนประกอบการทำงานหลักนำเข้าจากบริษัทแบรนด์ต่างประเทศ ซึ่งช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือของห้องทดสอบ และช่วยให้มั่นใจได้ถึงวัตถุประสงค์ในการใช้งานความถี่สูงในระยะยาว
4. อุปกรณ์มีการใช้งานที่ดี การบำรุงรักษา เสถียรภาพอุณหภูมิที่ดี และความทนทาน ประสิทธิภาพความปลอดภัยที่ดีไม่ก่อให้เกิดมลพิษต่อสิ่งแวดล้อมและเป็นอันตรายต่อสุขภาพของมนุษย์
ปฏิบัติตามมาตรฐาน & ข้อ:
IEC60068-2-1:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: Cold, IDT”
IEC60068-2-2:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-ทดสอบ B-Dry heat, IDT”
IEC60068-2-30:2005 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-Test Db: ความร้อนชื้น, วงจร (รอบ 12h+12h), IDT”
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: การทดสอบ-Test Cab: ความร้อนชื้น, สภาวะคงที่, IDT”
ภาพรวมอุปกรณ์:
ห้องทดสอบนี้จำลองสภาพแวดล้อมที่เปลี่ยนแปลงได้ของอุณหภูมิและความชื้นสำหรับผลิตภัณฑ์หรือวัสดุมีการใช้กันอย่างแพร่หลายในการทดสอบความสามารถในการปรับตัวของไฟฟ้า อิเล็กทรอนิกส์ เครื่องมือ และมาตรวัด และชิ้นส่วนผลิตภัณฑ์อื่นๆ ภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำและชื้นในระหว่างการเก็บรักษา การขนส่ง และการใช้งาน เพื่อกำหนดความสามารถในการปรับอุณหภูมิของผลิตภัณฑ์หรือวัสดุข้างต้นให้สูงและต่ำ อุณหภูมิและสภาพแวดล้อมที่ชื้น โดยเฉพาะอย่างยิ่งสำหรับการเปลี่ยนแปลงการนำไฟฟ้าของผลิตภัณฑ์ในด้านประสิทธิภาพและคุณสมบัติเชิงกล
พารามิเตอร์ทางเทคนิค:
| 1. ข้อ จำกัด ของตัวอย่าง | ห้องทดสอบนี้ห้าม: การทดสอบหรือการเก็บตัวอย่างสารไวไฟ ระเบิด และสารระเหย การทดสอบหรือการเก็บตัวอย่างสารกัดกร่อน การทดสอบหรือการเก็บตัวอย่างทางชีวภาพ การทดสอบหรือการจัดเก็บตัวอย่างแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง การทดสอบหรือการเก็บตัวอย่างวัสดุกัมมันตภาพรังสี การทดสอบหรือการเก็บตัวอย่างสารที่มีความเป็นพิษสูง การทดสอบหรือการจัดเก็บตัวอย่างที่อาจก่อให้เกิดสารไวไฟ ระเบิด ระเหยง่าย เป็นพิษสูง มีฤทธิ์กัดกร่อนและมีกัมมันตภาพรังสีในระหว่างการทดสอบหรือการเก็บรักษา |
| 2. ปริมาตร ขนาด และน้ำหนัก | |
| 2.1 ปริมาณเนื้อหาที่กำหนด | 6M³ |
| 2.2 ขนาดห้องด้านใน | D(2000)mm ×W(1500)mm× H(2000)mm |
| 2.3 มิติภายนอก | ประมาณD(3750)mm ×W(2120)mm× H(2450)mm |
| 2.4 น้ำหนัก | ประมาณ1500KG |
| 3. ประสิทธิภาพ | |
| 3.1 ช่วงอุณหภูมิ | ช่วงอุณหภูมิ:-50 ℃～+120 ℃ |
| 3.2 ช่วงความชื้น |
(20 ～ 98)% RH (อ้างอิงจากแผนภูมิช่วงอุณหภูมิและความชื้นที่ควบคุมได้ ไม่มีภาระเปียกและความร้อนที่ใช้งานอยู่)
แผนภูมิช่วงการควบคุมอุณหภูมิและความชื้น |
| 3.3 ความผันผวนของอุณหภูมิ | ≤±0.5℃ (ความผันผวนของอุณหภูมิคือครึ่งหนึ่งของความแตกต่างระหว่างอุณหภูมิสูงสุดที่วัดได้และอุณหภูมิต่ำสุดที่จุดศูนย์กลาง) |
| 3.4 ความสม่ำเสมอของอุณหภูมิ | ±2.0℃ (ความสม่ำเสมอของอุณหภูมิคือค่าเฉลี่ยเลขคณิตของความแตกต่างระหว่างอุณหภูมิสูงสุดและต่ำสุดที่วัดได้ในการทดสอบแต่ละครั้ง) |
| 3.5 ข้อผิดพลาดเกี่ยวกับอุณหภูมิ | ±2.0℃ |
| 3.6 เวลาทำความร้อน | +20℃～+120℃≤45นาที (ไม่มีโหลดเชิงเส้น) |
| 3.7 เวลาในการระบายความร้อน | +30℃～-50℃≤75นาที (ไม่เป็นเชิงเส้นไม่มีโหลด) |
| 3.8 ข้อผิดพลาดเกี่ยวกับความชื้นสัมพัทธ์ (ความร้อนชื้นเท่านั้น) |
±3%RH |
|
3.9 เสียงรบกวนจากการทำงาน
|
ระดับเสียง≤75dB (วัดในห้องเก็บเสียงที่มีอุณหภูมิแวดล้อม 25°C และเสียงก้องต่ำ โดยใช้การถ่วงน้ำหนัก A ทดสอบค่าเฉลี่ย 8 จุด แต่ละจุดทดสอบอยู่ห่างจากแหล่งกำเนิดเสียง 1 เมตร และห่างจากพื้น 1 เมตร) |
| 4. ลักษณะโครงสร้าง | |
|
4.1 วัสดุ
|
1. วัสดุผนังด้านนอก: แผ่นเหล็กรีดเย็น, สีอบผงขั้นสูงสำหรับการดองและฟอสเฟต 2. วัสดุผนังด้านใน: แผ่นสแตนเลส SUS304 # 3. วัสดุฉนวนในห้อง: โฟมโพลียูรีเทนแข็ง + ใยแก้ว |
| 4.2 ชิ้นส่วนท่อลม | พัดลมแบบแรงเหวี่ยงช่องจ่ายลมสามารถปรับปริมาณลม ความสูง และปริมาณลมกลับได้ |
| 4.3 ประตู | ประตูบานพับแบบเปิดคู่ ใช้มือจับแบบไม่มีปฏิกิริยา ติดตั้งหน้าต่างสังเกตการณ์ โคมไฟส่องสว่าง อุปกรณ์ทำความร้อนไฟฟ้าป้องกันการควบแน่นของกรอบหน้าต่าง/ประตู ขนาดเปิดประตู: (โดยประมาณ) 1.5*2M |
| 4.4 หน้าต่างสังเกตการณ์ | มีหน้าต่างกระจกเทมเปอร์ป้องกันการระเบิดฟิล์มนำไฟฟ้าสองบานที่ประตู (พร้อมฟังก์ชันป้องกันการควบแน่น) 500W×600H (มม.) |
| 4.5 พัดลม | พัดลมหอยโข่งแกนยาว |
| 4.6 ชั้นวางตัวอย่าง | ชั้นวางถาดสแตนเลสแบบปรับได้ในตัว 2 ชั้น |
|
4.7 ใบพัด
|
ใช้ใบพัดสแตนเลสนำเข้าจากไต้หวัน |
| 4.8 เครื่องทำความร้อน | เครื่องทำความร้อนไฟฟ้าโลหะผสมนิกเกิลโครเมียม |
|
4.9 คอมเพรสเซอร์ทำความเย็น
|
คอมเพรสเซอร์ Bitzer ของเยอรมนี |
|
4.10 เครื่องระเหย
|
เครื่องระเหยชนิดครีบ |
|
4.11 วิธีการทำความเย็น
|
น้ำตกคอมเพรสเซอร์เชิงกล |
|
4.12 วิธีการทำความเย็น
|
ระบายความร้อนด้วยอากาศ |
|
4.13 เครื่องมือควบคุมอุณหภูมิ
|
TH1200-A คอนโทรลเลอร์ที่ตั้งโปรแกรมได้แบบสัมผัส LCD อัจฉริยะขนาด 7 นิ้ว |
| 4.14 รูตะกั่ว | Φ100มม. 1 ชิ้น พร้อมปลั๊กยางโฟมพิเศษ (อยู่ที่ด้านซ้ายของห้อง) |
|
5. ระบบทำความร้อน ความชื้น และความเย็น และหลักการทำงาน
|
|
| 5.1 ระบบทำความร้อน | ท่อความร้อนป้องกันแห้งชนิดปลอกสแตนเลส ลวดความร้อนโลหะผสมนิกเกิลโครเมียมในตัว |
| ฮีตเตอร์ไฟฟ้าความร้อนความเร็วสูงชนิดครีบสแตนเลสรูปตัวยูใช้สำหรับทำความร้อน | |
| ระบบอิสระอย่างสมบูรณ์ไม่ส่งผลกระทบต่อวงจรควบคุม | |
| 5.2 ระบบความชื้น |
วิธีการเพิ่มความชื้น: 1. วิธีการทำความชื้นหม้อต้มภายนอกแบบถอดได้หรือทำความชื้นถังเก็บน้ำในตัว2. เครื่องทำความชื้นหุ้มเกราะสแตนเลส 3. โหมดควบคุมความชื้น: การปรับความกว้างพัลส์แบบไม่สัมผัสและระยะอื่น ๆ, SSR (โซลิดสเตตรีเลย์) 4. อุปกรณ์ควบคุมระดับน้ำ, เครื่องเพิ่มความชื้น, อุปกรณ์ป้องกันการเผาไหม้แบบแห้ง, อุปกรณ์รวบรวมตะกอน, หน้าต่างสังเกตระดับของเหลว 5. กำลังความชื้น: 12KW |
| ระบบความชื้น |
เครื่องทำให้ชื้น: 1. อุปกรณ์จ่ายน้ำอัตโนมัติเต็มรูปแบบหรือแบบปุ่มเติมน้ำอัตโนมัติแบบไฟฟ้า 2. สวิตช์ระดับอิเล็กทรอนิกส์ระดับน้ำสองระดับอุณหภูมิสูงและต่ำเพื่อป้องกันการทำงานผิดพลาด 3. การขาดแคลนน้ำและการเผาไหม้ของอากาศเหนือการป้องกันอุณหภูมิ + การป้องกันระดับน้ำต่ำพิเศษ + การป้องกันการทำงานล่วงเวลาของการจ่ายน้ำเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยของอุปกรณ์ |
| 5.3 ระบบทำความเย็น | วิธีทำความเย็น: ระบายความร้อนด้วยอากาศ |
| คอมเพรสเซอร์ทำความเย็น: คอมเพรสเซอร์ Bitzer ของเยอรมนีพร้อมสารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อม | |
| ท่อทองแดงทำความเย็น: ท่อทองแดงทำความเย็นแบบเกลียว K-TYPE | |
| คอนเดนเซอร์: คอนเดนเซอร์ระบายความร้อนด้วยอากาศชนิดครีบรูปคลื่น | |
| เครื่องระเหย: FIN แบบลาดเอียง—เครื่องระเหยแบบ TUBE | |
| องค์ประกอบการแช่แข็ง: โซลินอยด์วาล์วนำเข้าดั้งเดิม, ตัวกรองการทำให้แห้ง, ฯลฯ | |
| 5.4 คุณสมบัติ | ท่อของระบบทั้งหมดต้องผ่านการทดสอบการตรวจจับการรั่วไหล 22 กก |
| ระบบทำความร้อนและความเย็นเป็นอิสระจากกันโดยสิ้นเชิง | |
| ระบบสามารถป้องกันการไหลของอากาศที่มีอุณหภูมิสูงและความดันสูงได้ | |
| โปรแกรมการทำงานของระบบทำความเย็นทั้งหมดควบคุมโดยไมโครคอมพิวเตอร์คอนโทรลเลอร์อย่างสมบูรณ์ | |
|
6. ระบบระเบียบ
|
|
| 6.1 วิธีการควบคุม |
การระบายอากาศแบบบังคับ, วิธีการควบคุมอุณหภูมิสมดุลระบบควบคุมจะควบคุมเอาต์พุตของเครื่องทำความร้อนผ่านเอาต์พุตการคำนวณอัตโนมัติ PID ตามจุดอุณหภูมิที่ระบบกำหนด และในที่สุดก็ถึงสมดุลไดนามิก
|

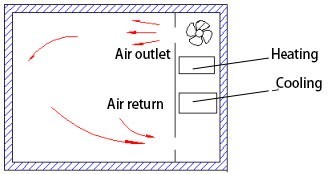

| 6.2 อุปกรณ์หมุนเวียน | ห้องปรับอากาศในตัว ท่ออากาศหมุนเวียน และพัดลมไหลตามแนวแกนยาวสามารถปรับปรุงการไหลของอากาศและความสามารถในการทำความร้อนโดยการปรับปรุงการไหลของอากาศ และปรับปรุงความสม่ำเสมอของอุณหภูมิของห้องทดสอบอย่างมาก |
|
7. ระบบควบคุมโปรแกรม
|
|
|
7.1 ตัวควบคุม
|
TH1200-A, 7 นิ้ว PLC LCD คอนโทรลเลอร์แบบตั้งโปรแกรมได้ |
|
7.2 ความแม่นยำในการแสดงผล
|
0.01℃/ 0.1%RH |
|
7.3 หน้าจอความละเอียดสูงแบบสัมผัส
|
การตั้งค่าเงื่อนไขคงที่ เงื่อนไขโปรแกรม และการตั้งค่าชื่อการทดสอบการบ่ม หมายเลขซีเรียล ฯลฯ โดยพลการ |
|
7.4 สามารถตั้งช่วงเวลาได้
|
0—999H59นาที |
| 7.5 โหมดที่ตั้งโปรแกรมได้ | ในเวลาเดียวกันสามารถตั้งค่า 120 กลุ่มของโปรแกรมที่มีเงื่อนไขต่างกันได้ในกลุ่มของโปรแกรมใด ๆ สามารถแบ่งออกเป็น 1,200 ส่วนและส่วนหนึ่งของจำนวนส่วนสามารถสกัดกั้นโดยพลการเพื่อดำเนินการวงจรหรือเพื่อดำเนินการวงจรของส่วนหรือกลุ่มใด ๆ |
| 7.6 ความปลอดภัย | มีอุปกรณ์หน่วยความจำขณะปิดเครื่อง ซึ่งสามารถเรียกใช้โปรแกรมที่เหลือต่อไปได้เมื่อไฟฟ้ากลับมาทำงานอีกครั้ง และสามารถใช้เป็นการนัดหมายเครื่องเพื่อดำเนินการเริ่มต้นระบบและเวลาการทำงานของเครื่อง |
| 7.7 การควบคุม | อุณหภูมิที่เพิ่มขึ้นและลดลงสามารถใช้สำหรับการควบคุมความลาดชัน การควบคุมทางโค้ง และมีฟังก์ชันของจุดอ้างอิงอุณหภูมิและความชื้นที่แก้ไขด้วยตนเองมีฟังก์ชันการคำนวณอัตโนมัติแบบ PID ซึ่งช่วยลดความสะดวกที่เกิดจากการตั้งค่าด้วยตนเอง |
| 7.8 ฟังก์ชันการสื่อสาร | มีอินเตอร์เฟสดิสก์ U, อินเตอร์เฟส RS-232, ล็อคฮาร์ดแวร์ที่ทำงานผิดพลาด ( LOCK), ซอฟต์แวร์สื่อสารคอมพิวเตอร์ |
|
7.9 การตั้งค่า
|
การตั้งค่าและเงื่อนไขทั้งหมดจะถูกล็อคโดยอัตโนมัติโดยไมโครคอมพิวเตอร์ |
|
7.10 สัญญาณเตือนภัย
|
หากเกิดข้อผิดพลาดระหว่างการตั้งค่าหรือการทำงาน จะมีสัญญาณเตือน |
| 7.11 เอาต์พุต | ตัวควบคุมมีเอาต์พุตพอร์ตสัญญาณบันทึก ซึ่งสามารถเชื่อมต่อกับเครื่องบันทึกอุณหภูมิและความชื้น และสามารถส่งออกเส้นโค้งการบันทึกได้ |
|
7.12 อินเทอร์เฟซ
|
มาพร้อมกับอินเตอร์เฟสการสื่อสารมาตรฐาน RS-232 ระยะการส่งสัญญาณที่ไกล สามารถเชื่อมต่อกับพีซีเพื่อควบคุมและบันทึก |
|
8. อุปกรณ์ป้องกันความปลอดภัย
|
|
| 8.1 ระบบทำความเย็น | 1. การป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์ 2. การป้องกันกระแสเกินของคอมเพรสเซอร์ 3. การป้องกันแรงดันสูงและต่ำของคอมเพรสเซอร์ 4. การป้องกันแรงดันน้ำมันคอมเพรสเซอร์ (อุปกรณ์เสริมสำหรับคอมเพรสเซอร์แบบกึ่งสุญญากาศขนาดใหญ่) 5. การป้องกันอุณหภูมิเกินสำหรับอุณหภูมิการจ่ายของเหลว 6. การป้องกันการบรรเทาแรงดันสูงพิเศษ 7. ระบายความร้อนด้วยอากาศ: พัดลมระบายความร้อนป้องกันความร้อนสูงเกินไป |
| 8.2 ห้องทดสอบ |
1. ปรับได้เหนือการป้องกันอุณหภูมิ
|
| 8.3 การป้องกันอื่นๆ | 1. ลำดับเฟสกำลังทั้งหมดและการป้องกันการสูญเสียเฟส (สำหรับแหล่งจ่ายไฟสามเฟส) 2. ป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร 3. การป้องกันสัญญาณเตือนความล้มเหลวของระบบทำความเย็นที่เกิดจากการเปิดหลายช่องของตู้ |
|
9. เงื่อนไขการใช้งาน
|
เงื่อนไขต่อไปนี้รับประกันโดยผู้ใช้ |

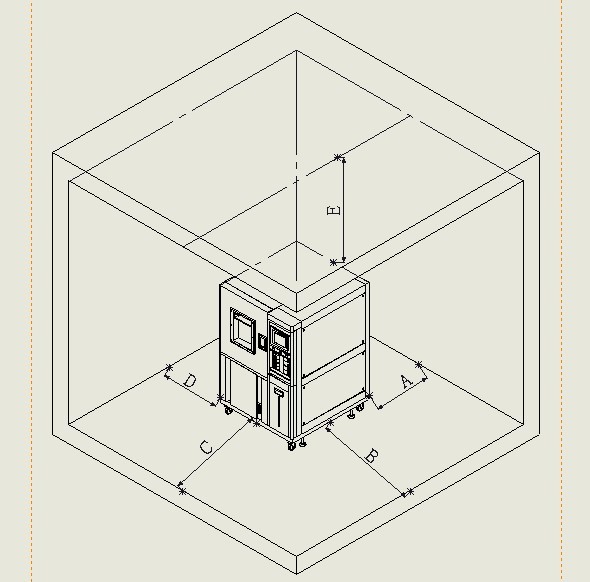

| 9.1 สถานที่ติดตั้ง |
1. พื้นเรียบเสมอกันและระบายอากาศได้ดี
|
| 9.2 สภาพแวดล้อม | 1. อุณหภูมิ: 5 ℃ ～ 35 ℃ 2. ความชื้นสัมพัทธ์: ≤85% 3. ความกดอากาศ: 86kPa ～ 106kPa |
| 9.3 เงื่อนไขการจ่ายไฟ | ข้อกำหนดด้านพลังงาน AC380V: 1. สายเคเบิลห้าคอร์ (สามเฟสสี่สาย + สายดินป้องกัน) หนึ่งเส้น (ยาวประมาณ 4 เมตร) 2. ช่วงแรงดันไฟฟ้า: AC 380 V 3. ช่วงความผันผวนของความถี่ที่อนุญาต: (50 ± 0.5) Hz 4. ความต้านทานกราวด์ของดินป้องกันน้อยกว่า4Ω 5. ผู้ใช้จำเป็นต้องกำหนดค่าอุปกรณ์ด้วยสวิตช์ลมหรือสวิตช์ไฟที่มีความจุที่สอดคล้องกันที่ไซต์การติดตั้ง และสวิตช์นี้จะต้องใช้งานโดยอิสระจากอุปกรณ์ |
|
9.4 กระแสสูงสุด
|
Imax≤100A Pmax≤26.5KW |
| 9.5 อื่นๆ | การเปิดประตูห้องทดสอบระหว่างการทดสอบจะทำให้อุณหภูมิและความชื้นในห้องแปรปรวนหากเปิดประตูหลายครั้งหรือเปิดทิ้งไว้เป็นเวลานาน หรือตัวอย่างทดสอบปล่อยความชื้นออกมาในระหว่างการทดสอบ ระบบแลกเปลี่ยนความร้อนของระบบทำความเย็นอาจหยุดทำงานและไม่ทำงาน |
